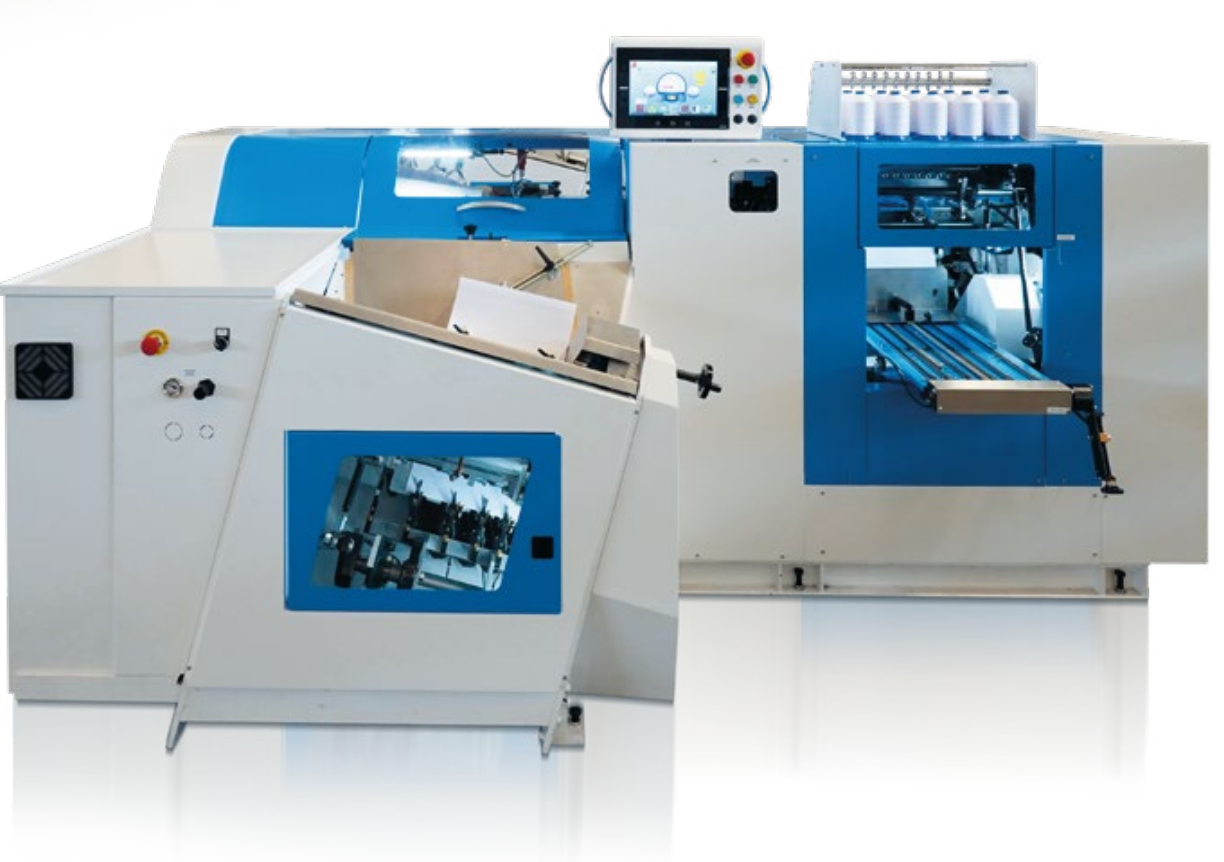

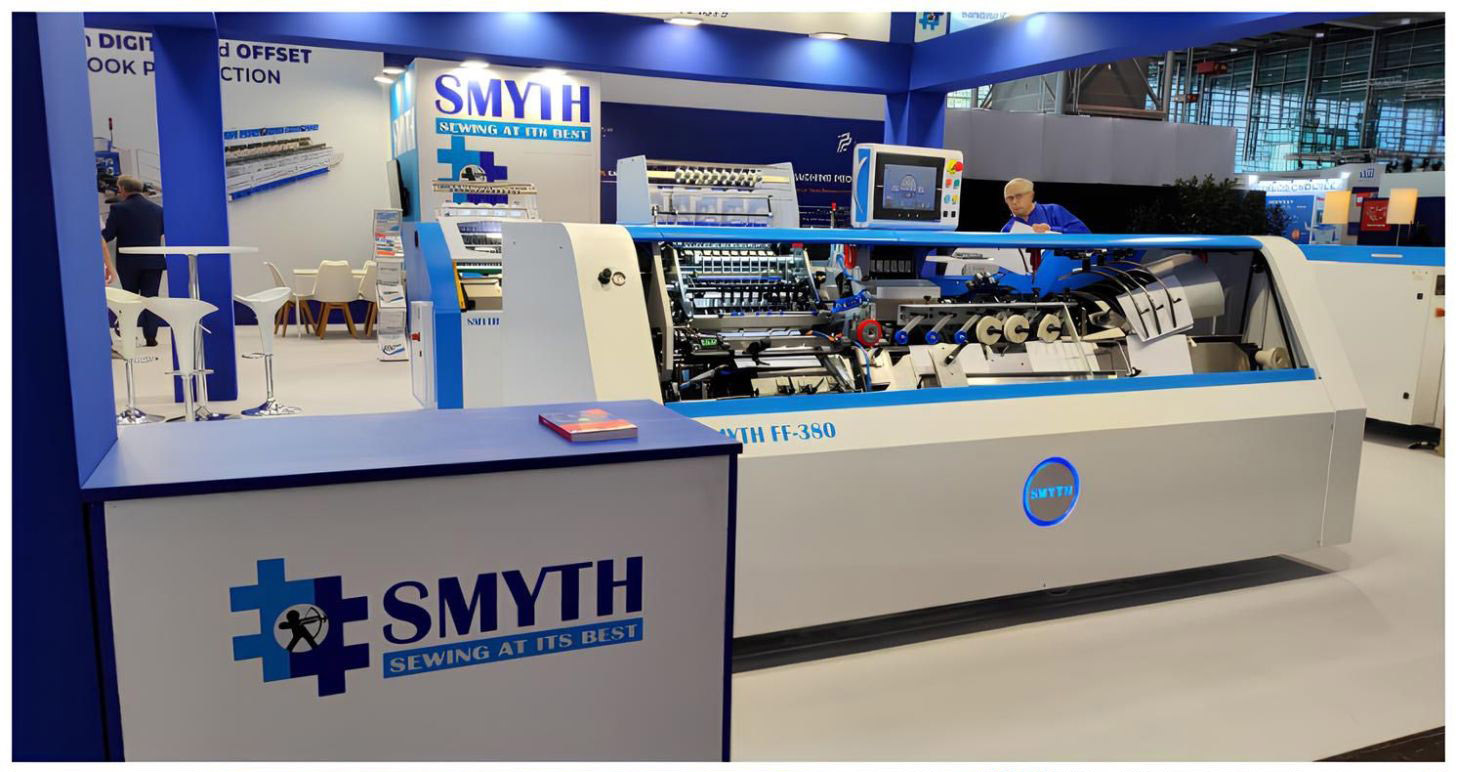

Smyth FF-380 4D
(Máquina automática de costura de livros)

A Revolução em Costura Automática de Livros

A Máquina que Redefine a Costura de Livros
Eleve seus Padrões de Qualidade

Apresentamos a FF-380 4D, a máquina automática de costura de livros que redefine os padrões de qualidade e eficiência na produção editorial. Projetada pela renomada Smyth, essa solução representa o topo de linha para empresas que buscam excelência na encadernação de livros, oferecendo recursos inovadores e uma confiabilidade inigualável.

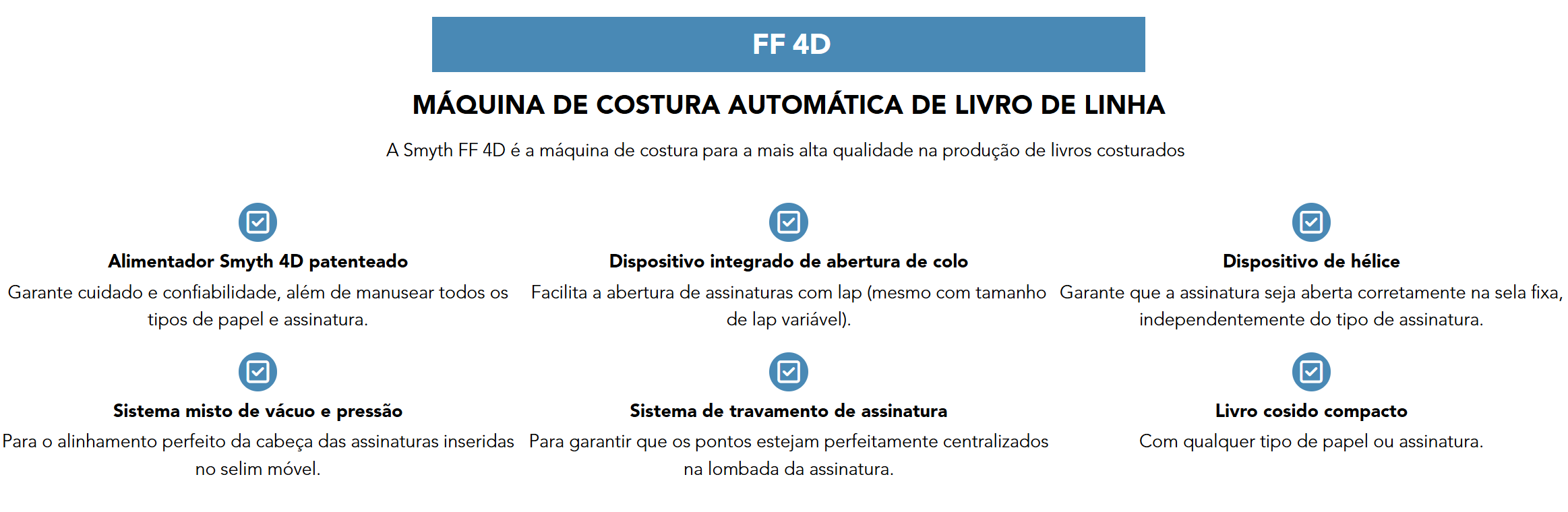

Vantagens

  • Alto Desempenho e Precisão: Com uma velocidade mecânica de até 180 ciclos por minuto, a FF-380 4D garante uma produção rápida sem comprometer a qualidade. Cada ponto de costura é perfeitamente centralizado no dorso, graças ao sistema preciso de travamento de cadernos e ao sistema de reformulação inovador que assegura a abertura completa do caderno.


  • Versatilidade Imbatível: A máquina é equipada com um alimentador patenteado que permite a manipulação de diferentes tipos de assinaturas, mesmo sob condições desafiadoras, como papéis porosos ou com perfurações pesadas. Além disso, o dispositivo de abertura LAP integrado oferece a flexibilidade necessária para lidar com assinaturas de diversos tamanhos.


  • Interface de Operação Avançada: A FF-380 4D é fácil de programar e operar, graças à interface OMRON PLC e ao software desenvolvido internamente pela Smyth. A tela sensível ao toque de 12” facilita o ajuste e a monitorização de todos os parâmetros da máquina, proporcionando total controle sobre o processo de costura.


  • Sustentabilidade e Eficiência Energética: Com um consumo de energia otimizado e sistema de ar comprimido que garante o funcionamento correto, a FF-380 4D é uma escolha sustentável para empresas comprometidas com a redução do impacto ambiental.



Inovação Conectada

Uma das características que destacam a FF-380 4D no mercado é sua capacidade de integração em linha com outras máquinas da série P12 da Smyth, permitindo que sua produção cresça conforme a demanda sem a necessidade de grandes investimentos iniciais. Esse design modular é perfeito para empresas que planejam expandir suas operações de forma gradual e estratégica.


Invista em Qualidade e Eficiência

Para empresários que desejam se destacar no competitivo mercado de encadernação, a FF-380 4D é a escolha definitiva. Essa máquina não apenas atende, mas supera os mais rigorosos padrões de qualidade, tornando-a uma ferramenta essencial para a produção de livros de alta qualidade.

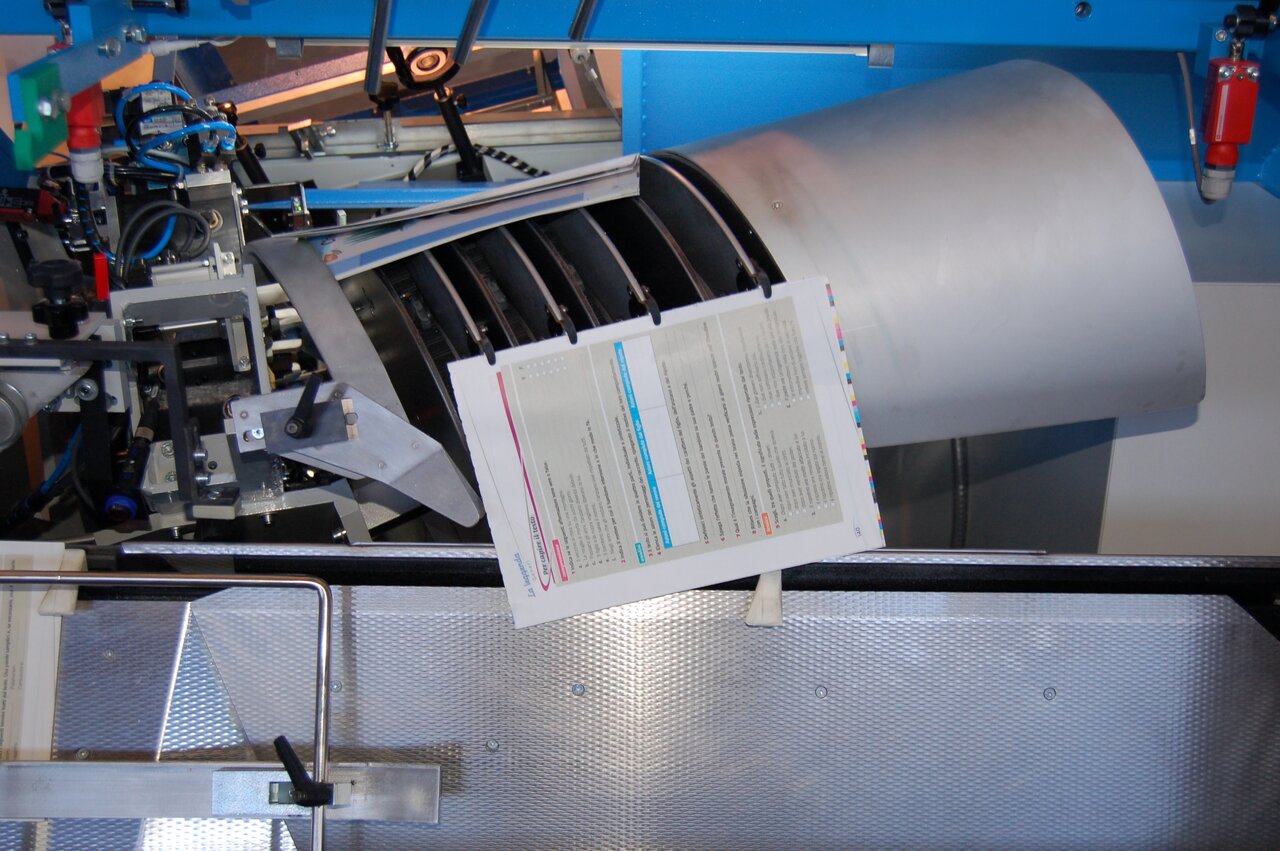

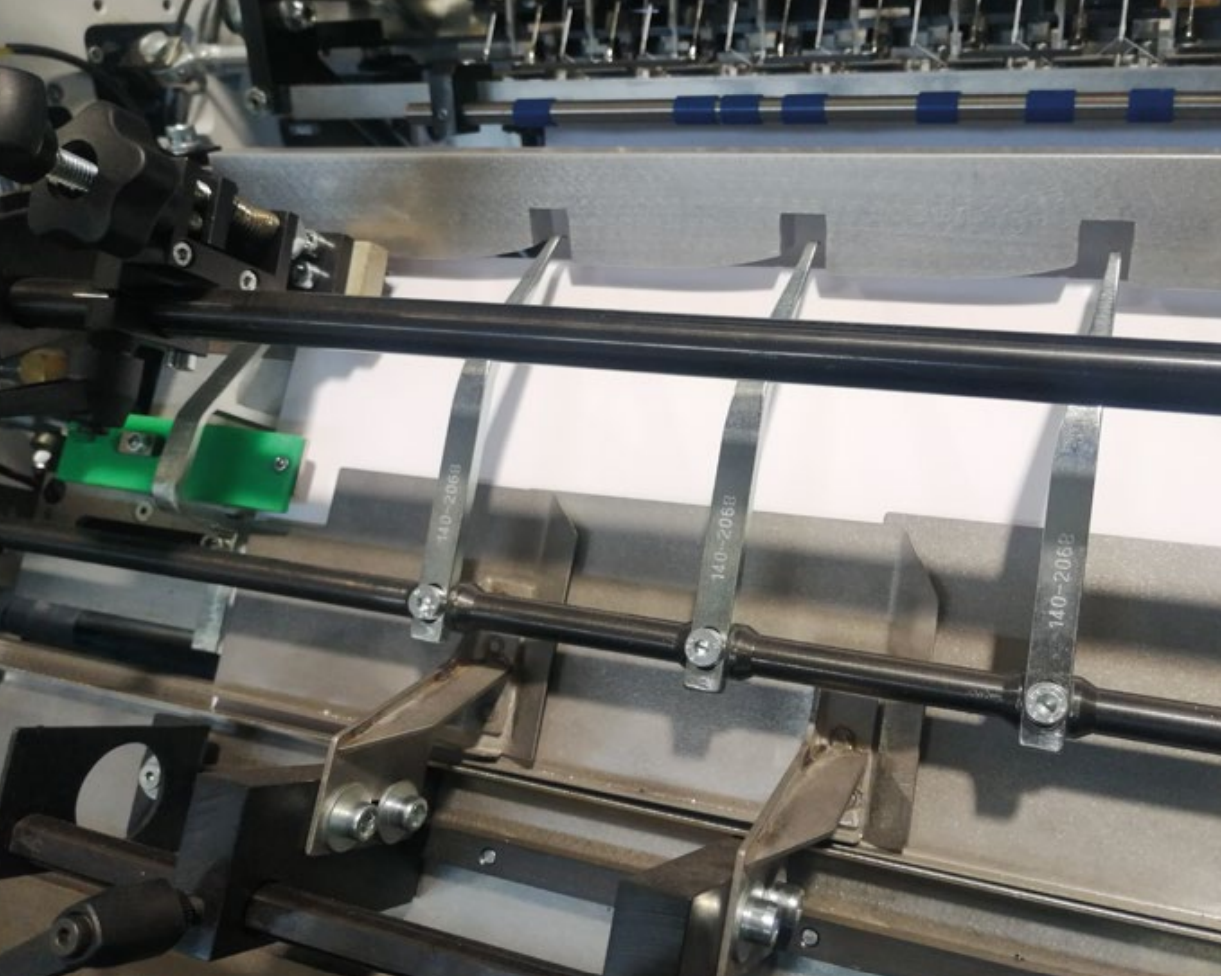

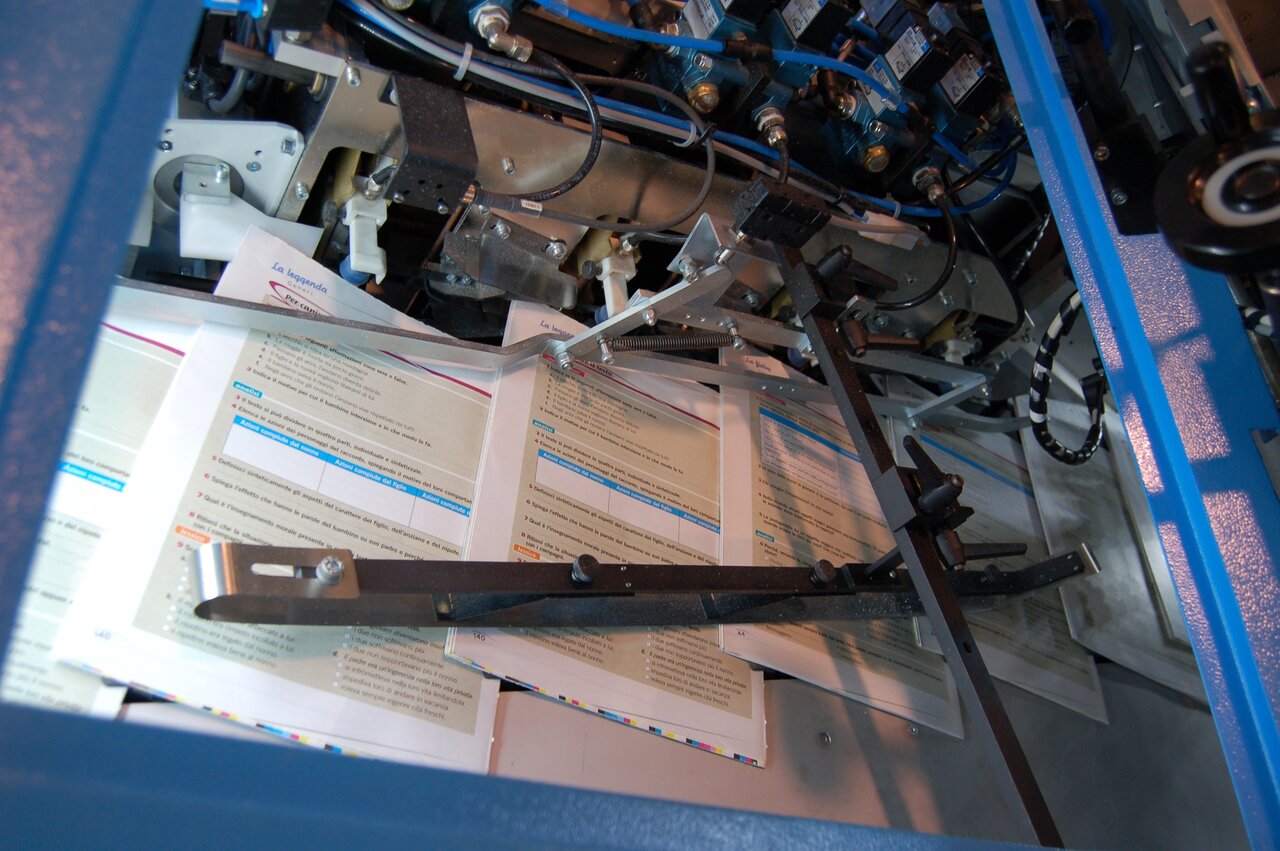

CARREGAMENTO, ALIMENTAÇÃO E ABERTURA – Alimentador Patenteado Smyth

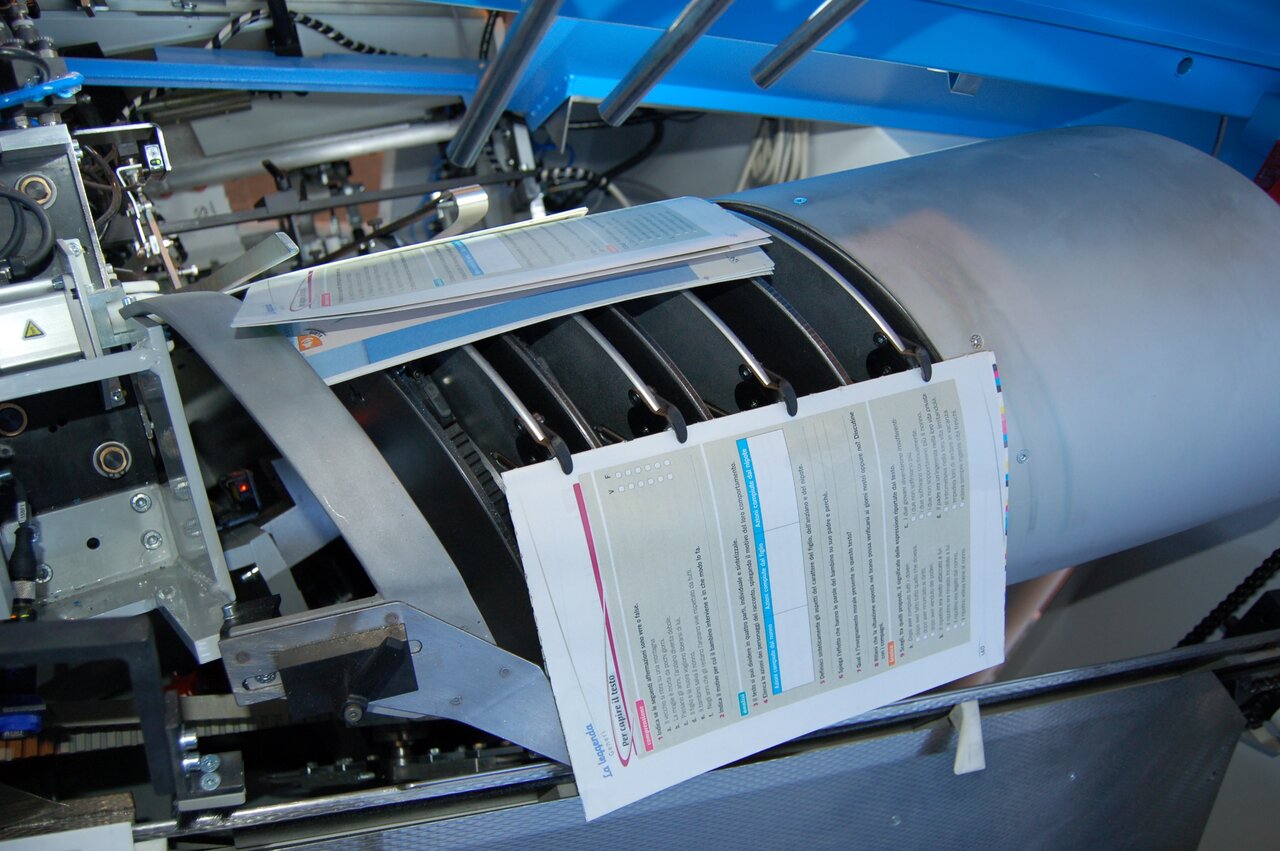

As assinaturas destinadas à costura são cuidadosamente carregadas na caçamba. Um opcional sistema de controle de coleta com câmeras monitora a sequência correta das assinaturas e, em caso de erro, interrompe imediatamente a máquina para garantir a precisão do processo. No alimentador patenteado da Smyth, as assinaturas são transportadas em um fluxo contínuo em formato de telhas, utilizando correias dentadas. Este sistema exclusivo permite reduzir a velocidade de deslocamento das assinaturas em 50%, em comparação com métodos convencionais que transportam uma única assinatura por vez. Esse aumento no tempo de contato com os abridores a vácuo, combinado com o movimento especial das ventosas, assegura uma abertura suave e precisa das assinaturas, mesmo em condições desafiadoras, como papel poroso, perfurações pesadas e alta eletricidade estática. Além disso, o transporte em fluxo de telhas minimiza o risco de "voo do papel" durante o transporte em alta velocidade, especialmente ao manusear papéis leves, garantindo assim um processo mais eficiente e seguro.

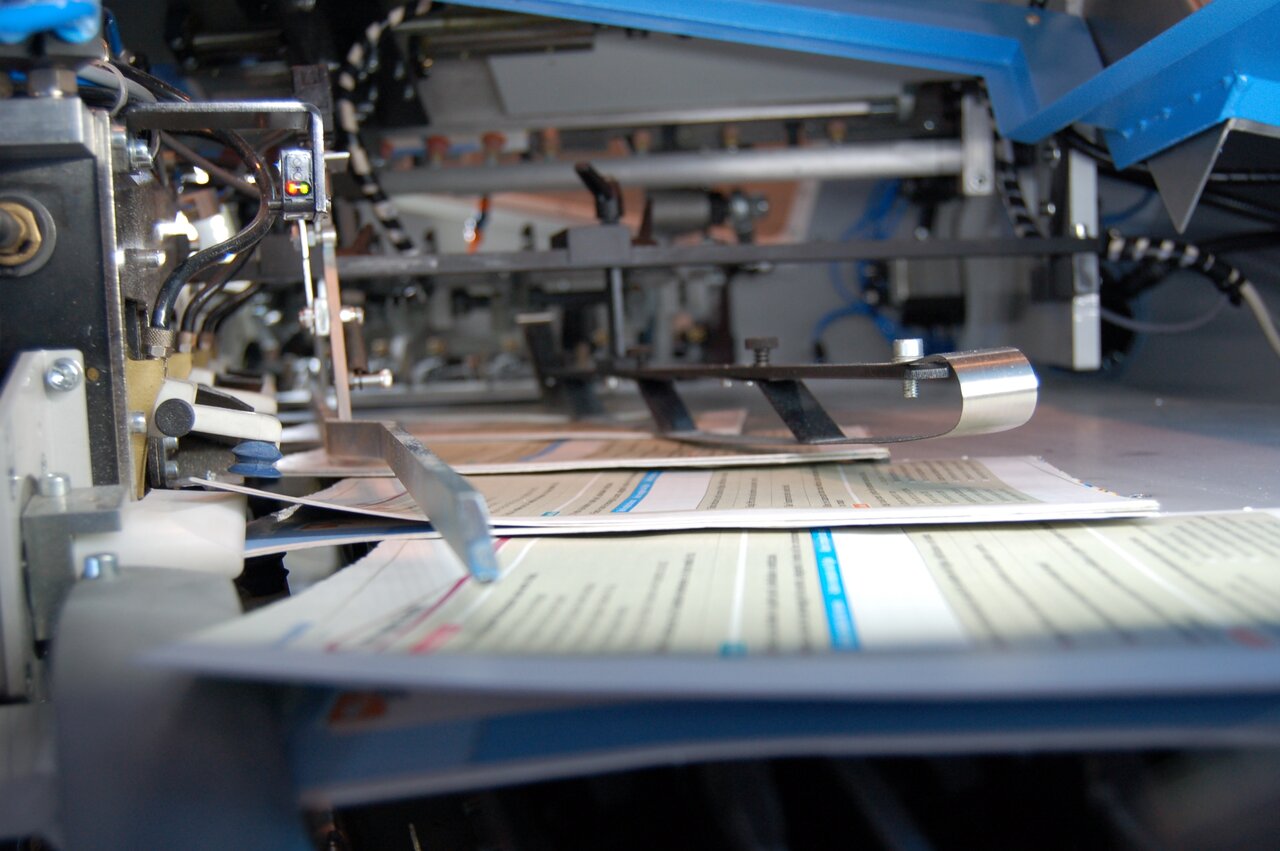

DISPOSITIVO INTEGRADO DE ABERTURA DE VOLTAS

O dispositivo integrado de abertura LAP está pronto para operar assim que programado, sem necessidade de instalação adicional. Ele permite a abertura eficiente de assinaturas sobrepostas com diferentes tamanhos, de trás para frente, e variações de sobreposição em ambos os lados, seja com voltas para cima ou para baixo. Para materiais mais desafiadores, como papel poroso, o sistema oferece a opção de aberturas do tipo Venturi, garantindo maior versatilidade e precisão no processo.

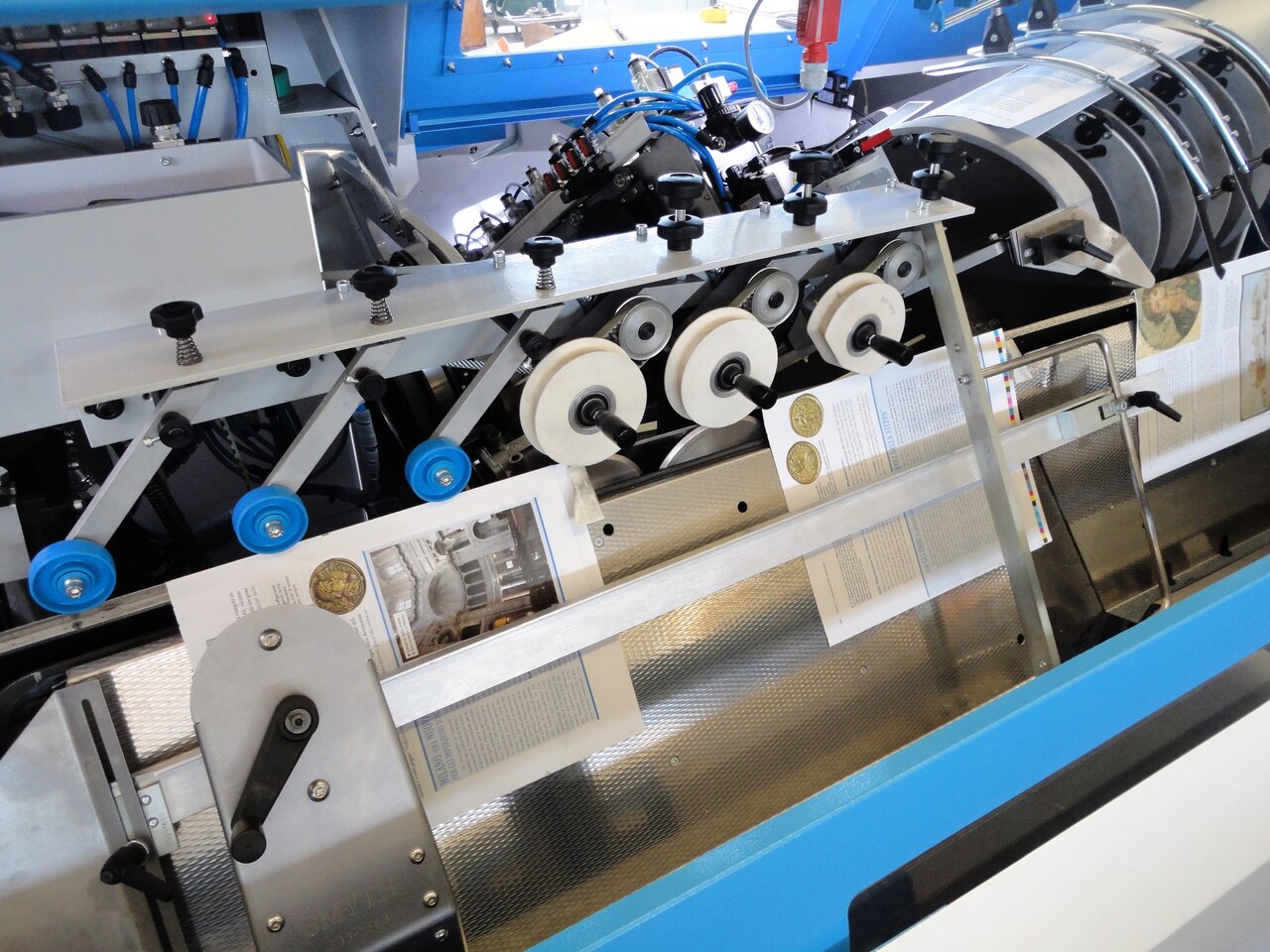

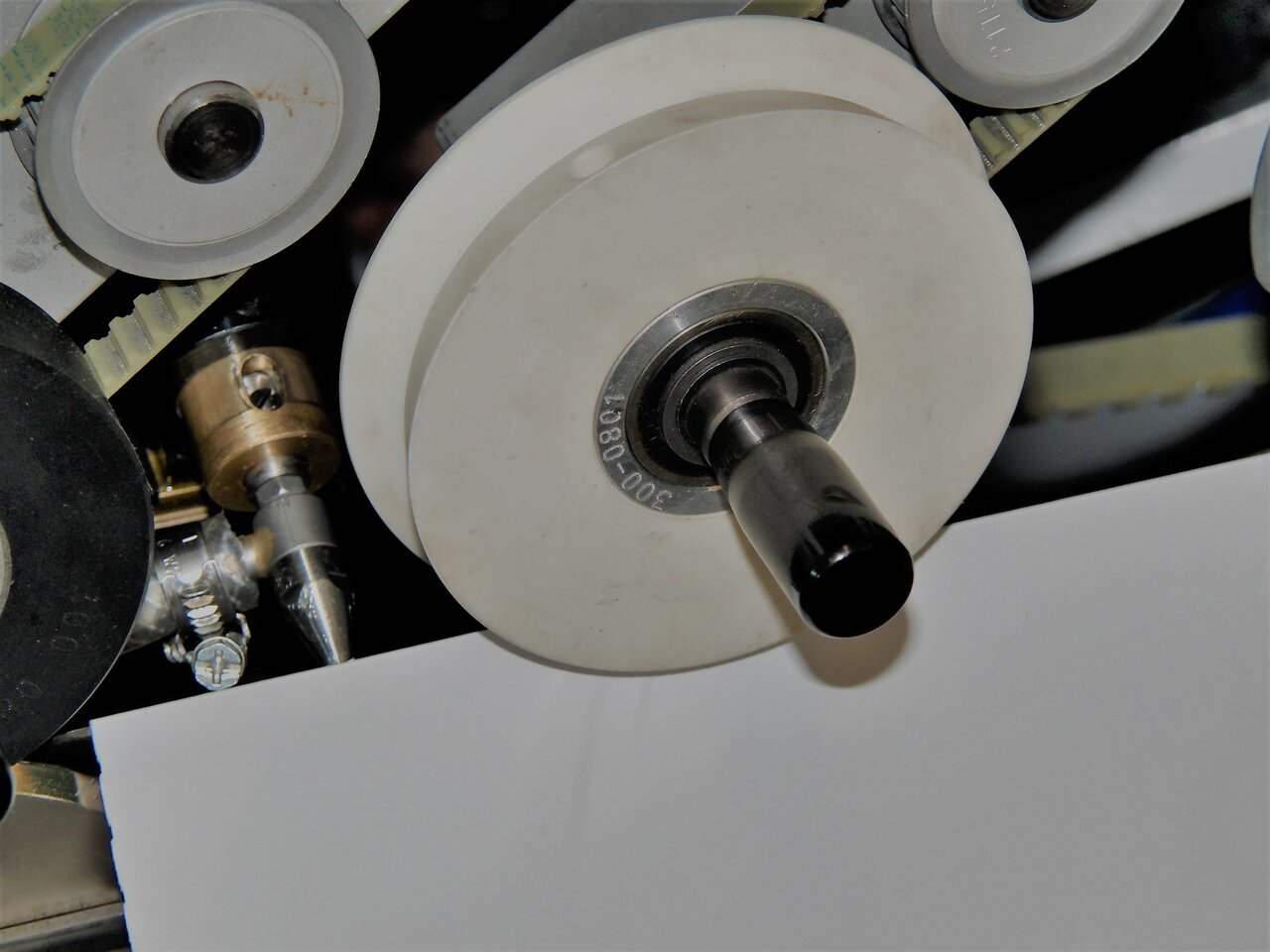

SISTEMA DE REFORMULAÇÃO

O sistema de reformulação é composto por três rodas estrategicamente posicionadas, que asseguram a abertura completa do dorso do caderno, garantindo que os pontos de costura fiquem perfeitamente centralizados.

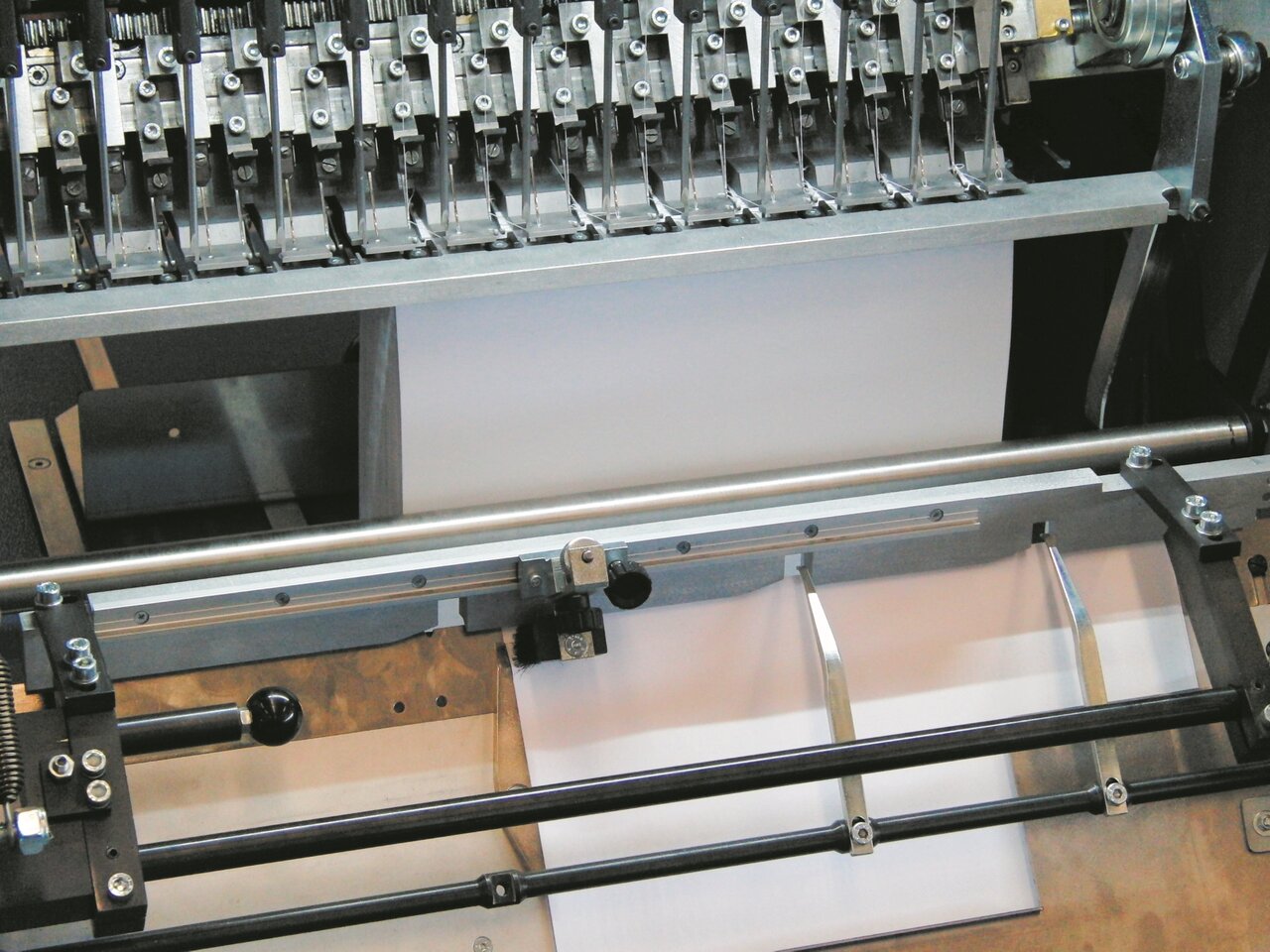

SISTEMA DE TRAVAMENTO DE CADERNOS

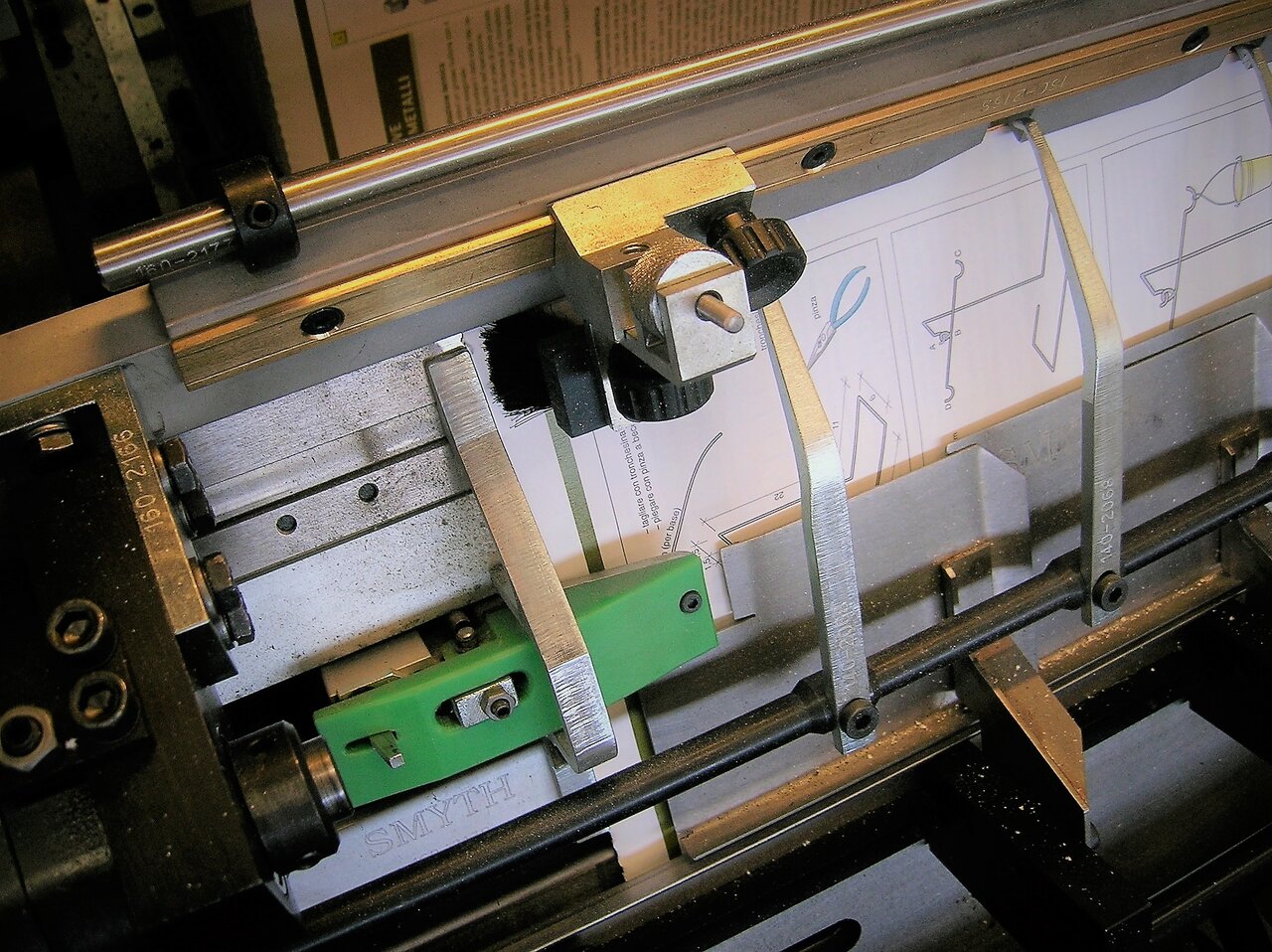

A sela móvel conta com um sistema de travamento de cadernos de alta precisão. Esse sistema mantém os cadernos firmemente posicionados na sela, garantindo que os pontos de costura fiquem perfeitamente centralizados no dorso, proporcionando um acabamento impecável.

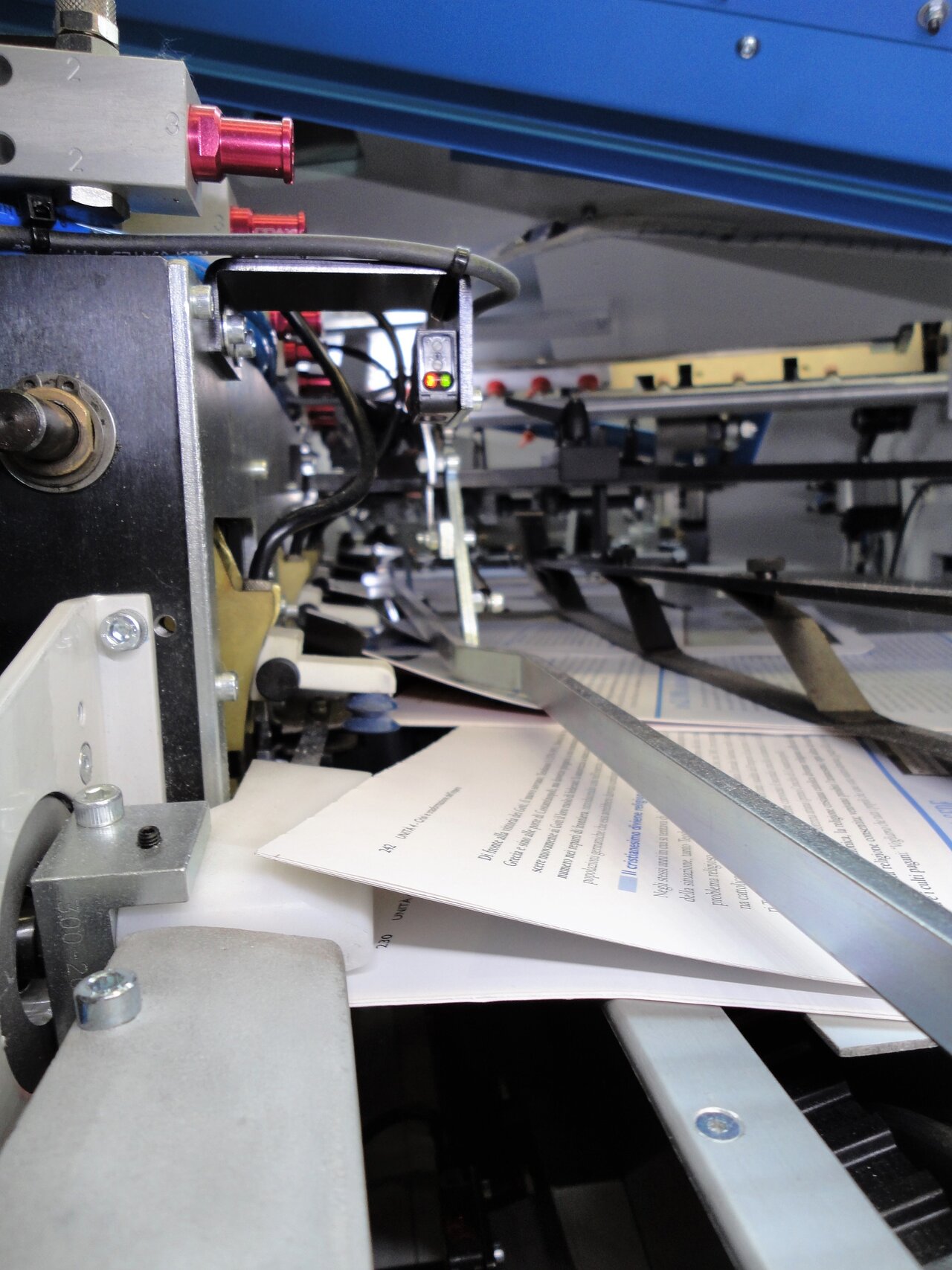

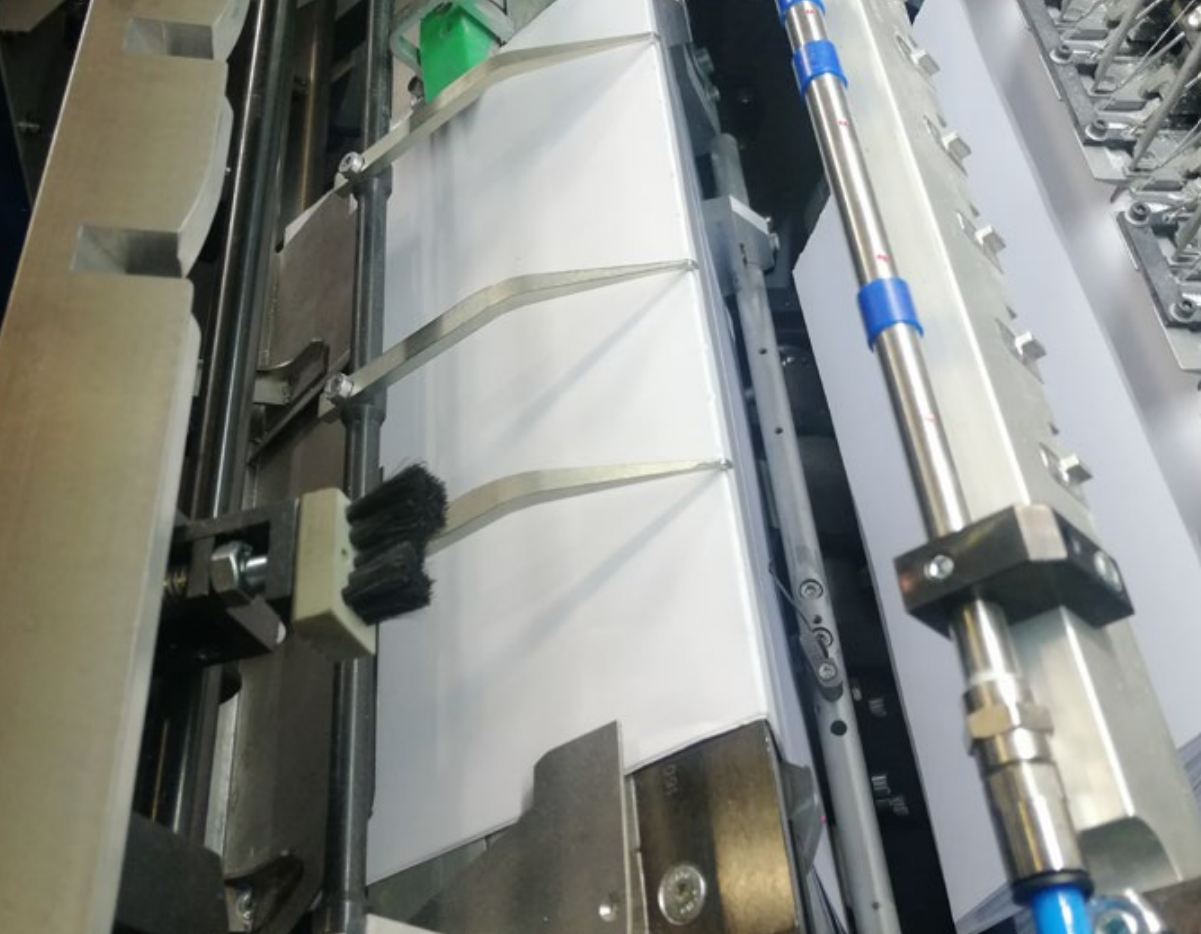

NOVO SISTEMA DE RETIRADA

A nova FF-380 4D é equipada com um avançado sistema de extração que conduz suavemente as assinaturas ao final do ciclo de costura, assegurando um manuseio delicado e eficiente após cada operação.

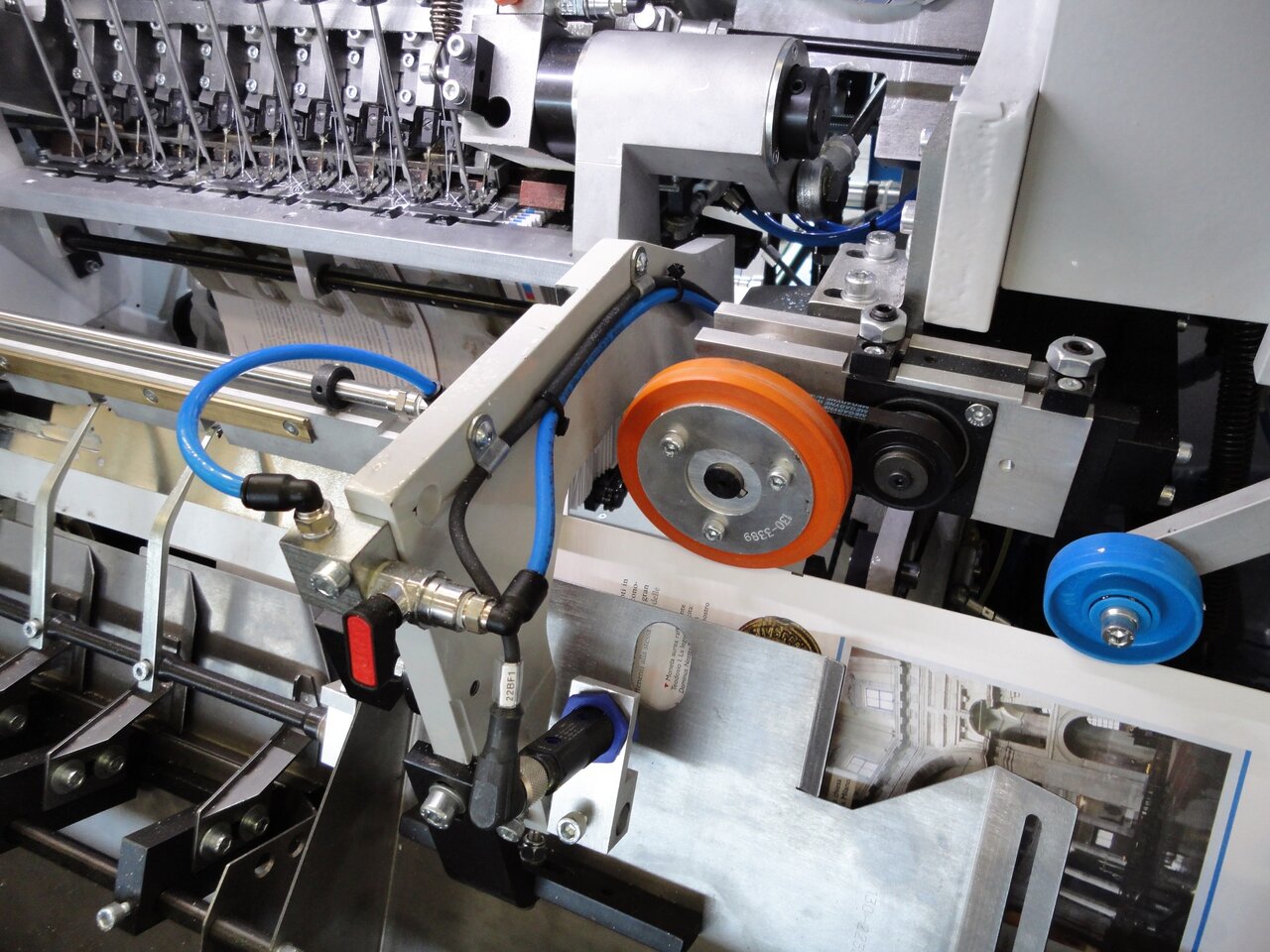

RODA DE RETROCESSO

A velocidade da roda kicker é ajustada automaticamente conforme a espessura da assinatura e o tipo de papel, garantindo uma alimentação ideal e precisa das assinaturas na sela móvel.

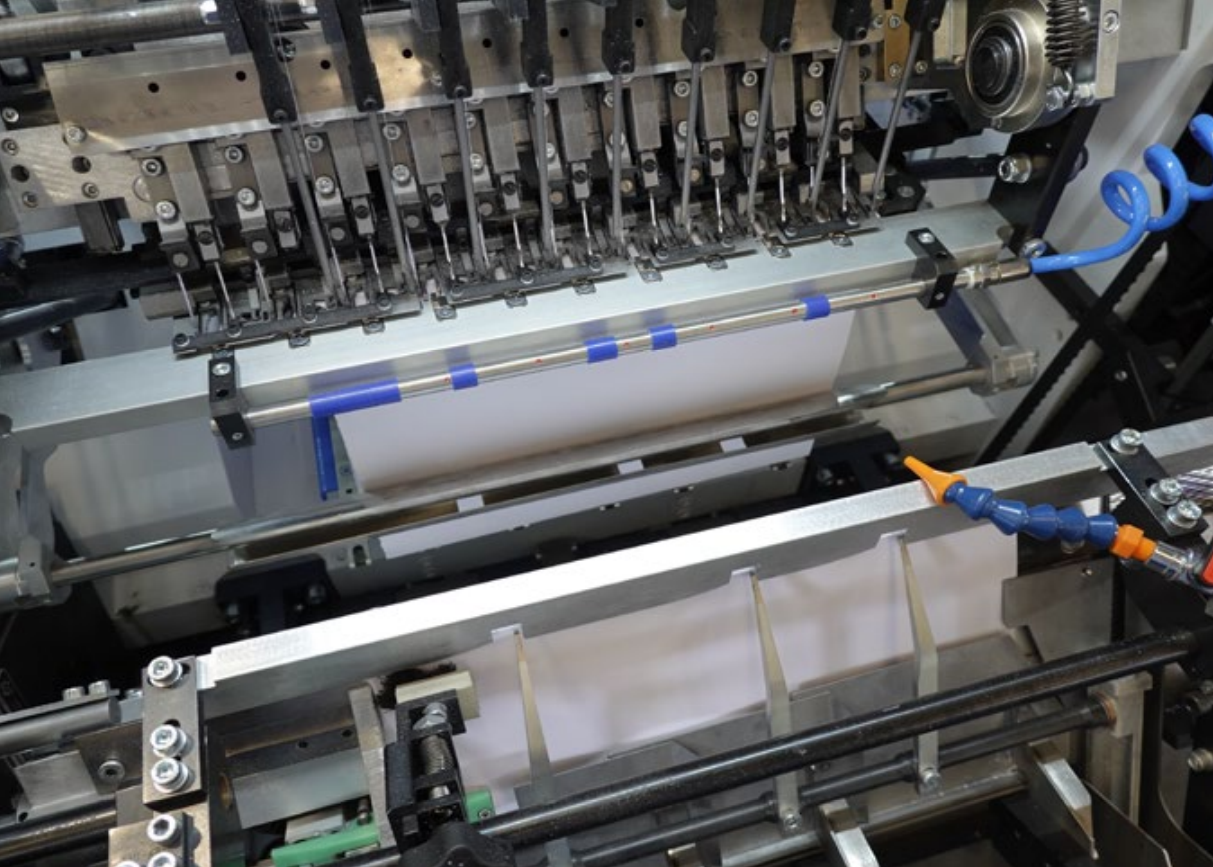

SISTEMA DE DIREÇÃO MISTA

O sistema misto de Vácuo e Pressão otimiza a transferência das assinaturas do selim para o cabeçote de costura, utilizando um mecanismo de direção tipo Venturi. Esse mecanismo assegura uma transferência eficiente e precisa de todos os tipos de assinaturas, garantindo que cada uma seja perfeitamente posicionada para a costura.

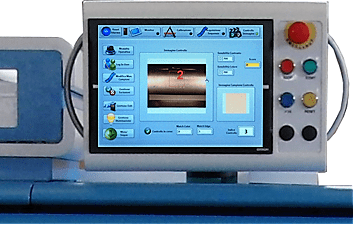

INTERFACE DE OPERADOR

A programação e os diagnósticos são gerenciados por meio do sistema OMRON PLC, com suporte de um software inovador desenvolvido pela equipe interna de engenheiros da Smyth. Uma tela colorida de 12 polegadas, sensível ao toque, está estrategicamente posicionada em um console giratório central, permitindo que todos os parâmetros de operação da máquina e ajustes automáticos sejam configurados e monitorados facilmente de ambos os lados da máquina.

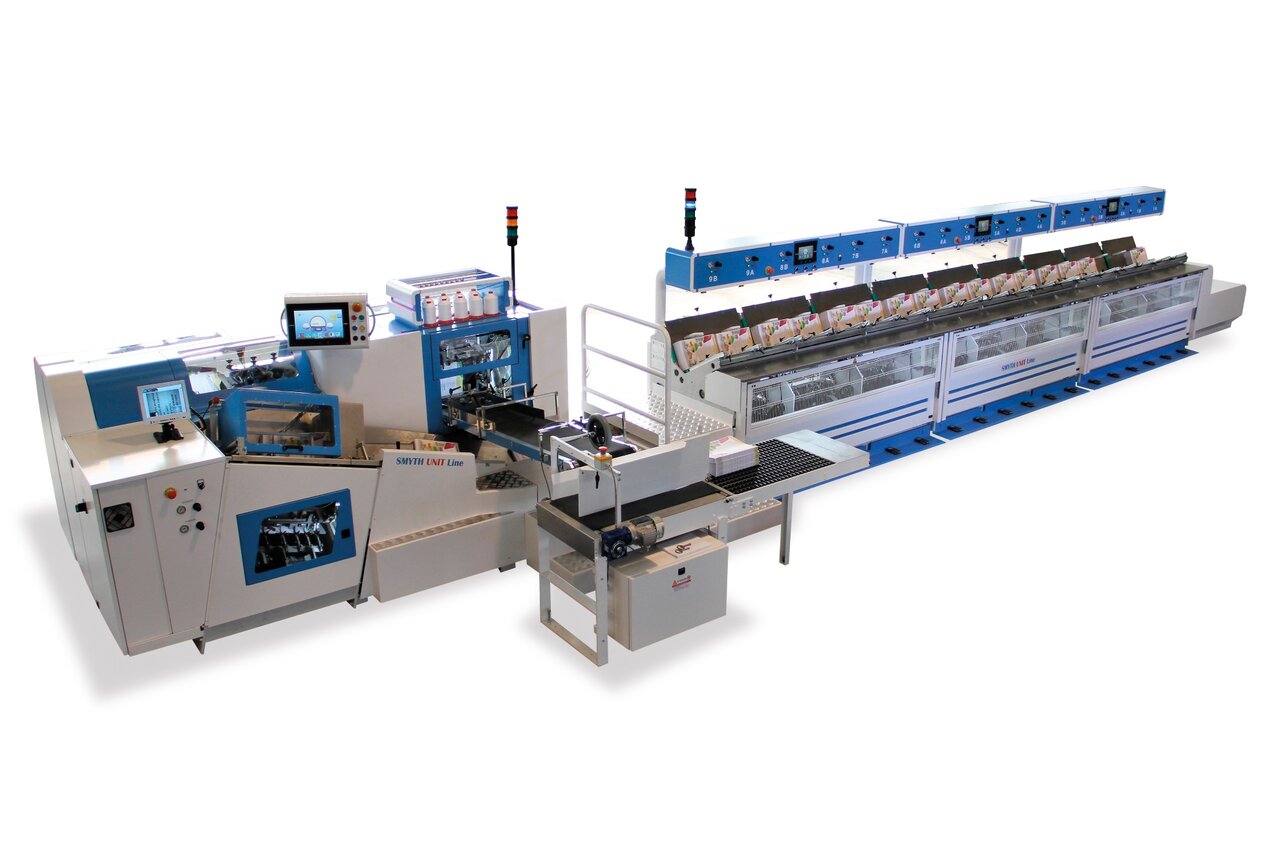

CONEXÃO EM LINHA

A máquina de costura de livros Smyth FF-380 4D foi projetada para se conectar em linha com as máquinas de costura da série Smyth P12. Graças ao design modular do sistema de coleta e costura da Smyth, essa máquina pode ser adquirida individualmente e, posteriormente, integrada em linha com outras unidades. Essa flexibilidade permite uma expansão fácil e eficiente da capacidade de produção conforme necessário.

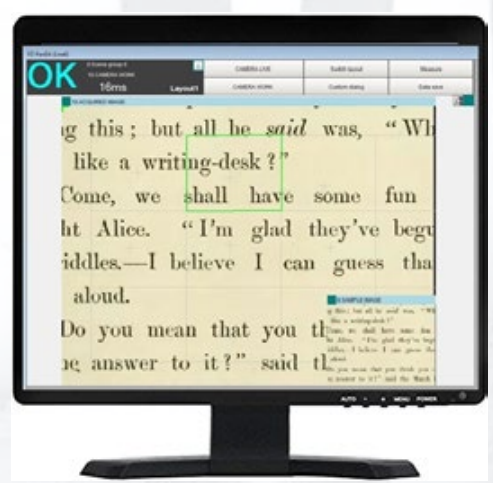

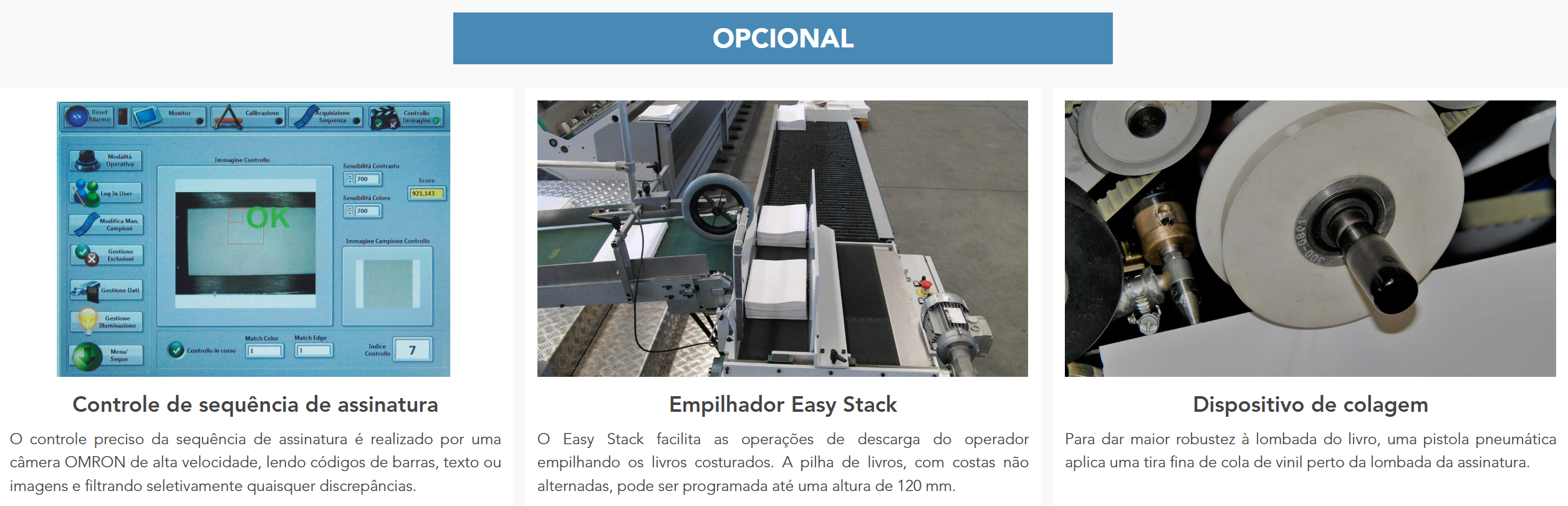

CONTROLE DE SEQUÊNCIA DE COLETA (Opcional)

O controle de sequência de coleta é um sistema de autoaprendizagem operado pela Omron Came, localizado no compartimento da máquina de costura de livros. Esse sistema avançado monitora a sequência de coleta através da leitura precisa de formas (textos) e cores. Graças a medições contínuas, ele garante o mais alto nível de controle, filtrando dados e informações para evitar falsos alarmes e paradas desnecessárias, assegurando assim uma operação fluida e eficiente.

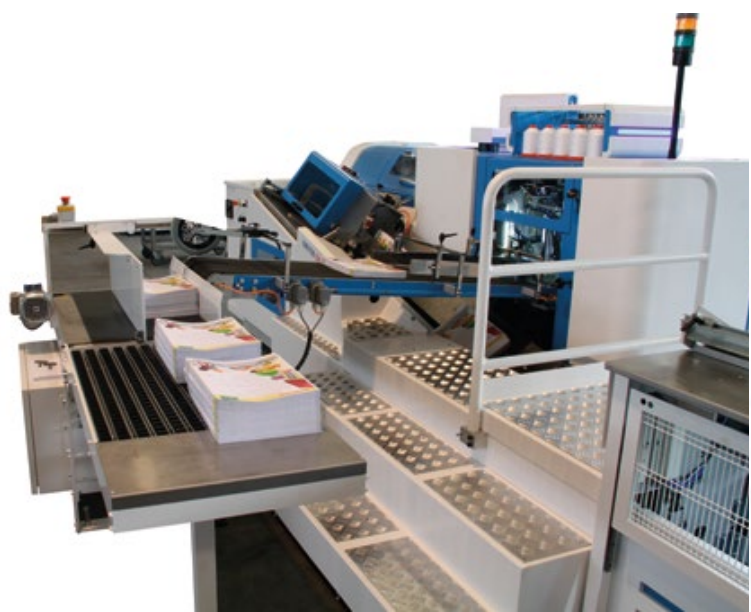

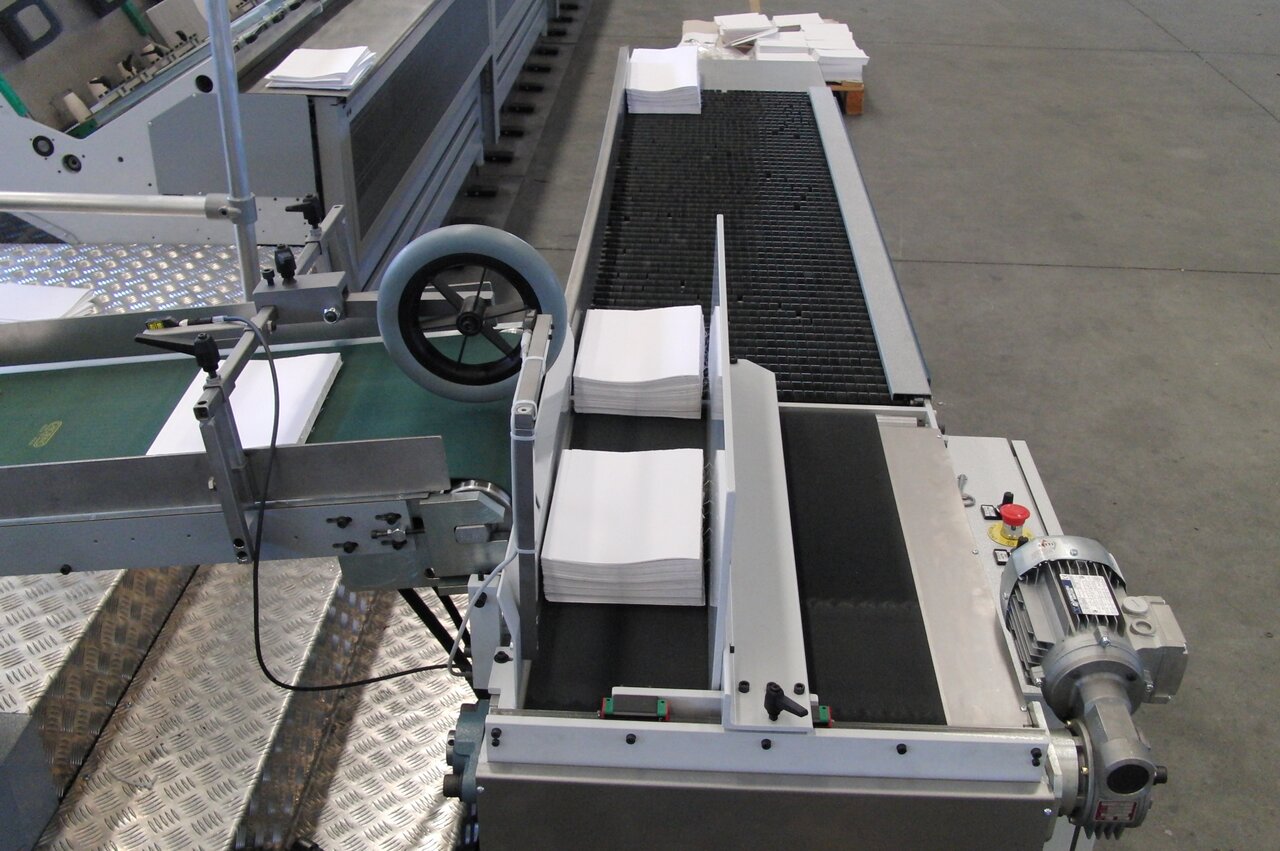

EMPILHADOR DE LIVROS SMYTH "Mod. Pilha Fácil" (Opcional)

O empilhador "Mod. Pilha Fácil" é projetado para criar pilhas organizadas de livros costurados, facilitando as operações de descarga. A altura da pilha é programável, permitindo ajuste de até 120 mm para atender às necessidades específicas de cada operação.






Vídeos

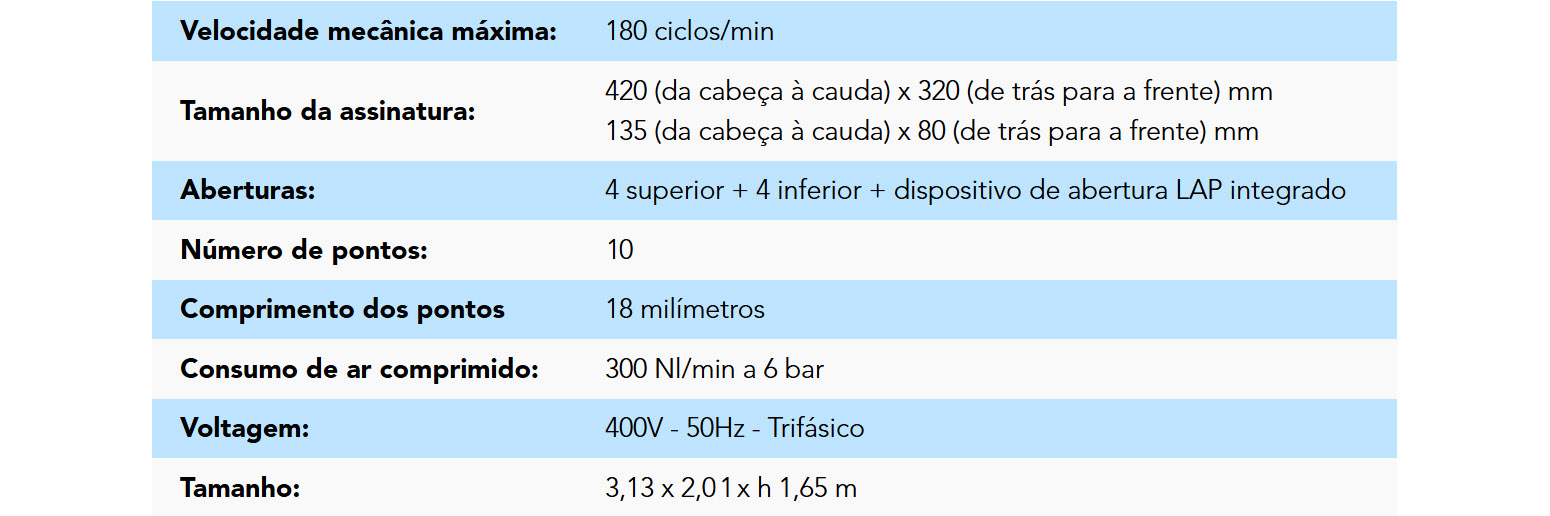

    Especificações
