Avaliação da aplicação
Análise do produto, material, volume e necessidade de produção para ajudar a avaliar a solução adequada.

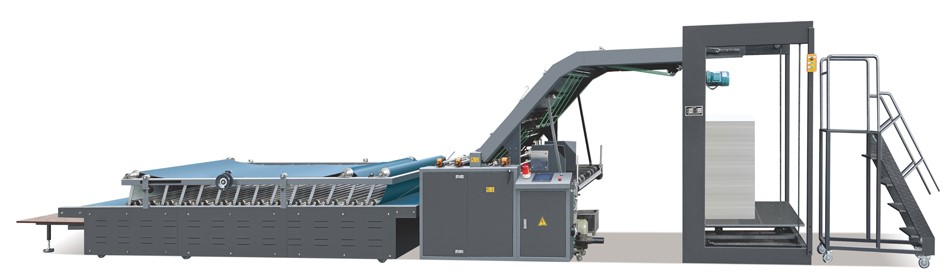

Saphir Série BG: acopladeira semiautomática para micro-ondulado com precisão e produtividade
Acoplamento estável de papel impresso com papelão ondulado ou cartão cinza, velocidade de até 90 m/min e controle simples pelo operador.
Sua produção enfrenta desalinhamento, desperdício de cola, dificuldade de alimentação ou retrabalho no acoplamento? A Saphir Série BG combina alimentação automática da folha inferior, registro frontal preciso e operação semiautomática para tornar o processo mais controlado, produtivo e previsível.
Para quem a Saphir Série BG faz sentido?
A Saphir Série BG é indicada para empresas que precisam acoplar folhas impressas a papelão ondulado ou cartão cinza com mais regularidade, controle e aproveitamento de material.
- Cartonagens e fabricantes de embalagens de papelão ondulado.
- Gráficas que produzem displays, caixas promocionais e embalagens laminadas.
- Empresas que desejam internalizar ou ampliar o processo de acoplamento.
- Operações que trabalham com diferentes formatos e tipos de onda.
- Fabricantes que precisam reduzir desalinhamento, perdas de cola e retrabalho.
- Empresas que buscam produtividade com investimento mais acessível do que uma linha totalmente automática.
Que problema ela ajuda a resolver?
Desalinhamento entre as folhas
O sistema de registro por medidor frontal ajuda a posicionar corretamente a folha superior e a inferior. A folha inferior não ultrapassa a superior, reduzindo refugos e retrabalhos.
Alimentação irregular do ondulado
A folha inferior é alimentada automaticamente por sucção, favorecendo uma entrada contínua e estável de papelão ondulado ou cartão cinza.
Desperdício de cola
O sistema possui reposição automática e reaproveitamento da cola, ajudando a manter o processo abastecido e a reduzir desperdícios durante a produção.
Limpeza demorada
O ciclo independente de limpeza, com tanque de água, auxilia a conservação dos rolos e componentes do sistema de colagem.
Pouco controle durante a operação
A tela sensível ao toque com PLC reúne comandos e alarmes de falha, facilitando o acompanhamento das condições da máquina.
Trocas frequentes de formato
A mesa elevada, os ajustes acessíveis e a regulagem lateral do rolo de pressão ajudam a preparar a máquina para diferentes trabalhos com mais praticidade.
O que sua empresa pode produzir com a Saphir Série BG?
A linha foi desenvolvida para o acoplamento de folhas superiores impressas ou coloridas com materiais de maior espessura. A compatibilidade final deve ser confirmada conforme formato, gramatura, tipo de onda e características do trabalho.
- Caixas e embalagens de papelão ondulado com acabamento impresso.
- Displays promocionais e materiais de ponto de venda.
- Embalagens para alimentos, bebidas, cosméticos, higiene e produtos de consumo.
- Cartuchos e embalagens reforçadas com cartão cinza.
- Trabalhos com ondas A, B, C, D, E e F, conforme material e configuração.
- Outras aplicações compatíveis com os formatos e materiais aprovados tecnicamente.
Antes de comprar uma acopladeira, olhe o gargalo certo
A decisão não deve considerar apenas a velocidade máxima. É necessário analisar formato das folhas, gramatura, tipo de onda, qualidade do papel impresso, cola utilizada, volume mensal, frequência de troca, espaço disponível e quantidade de operadores.
A Apolo ajuda sua empresa a avaliar o trabalho real antes de definir entre os modelos 1300BG, 1450BG e 1650BG, reduzindo o risco de adquirir uma configuração inadequada.
Perguntas frequentes sobre a Saphir Série BG
A alimentação é totalmente automática?
A folha inferior é alimentada automaticamente por sucção. A folha superior é posicionada manualmente na entrada frontal, caracterizando uma operação semiautomática.
Ela trabalha com papelão ondulado?
Sim. A linha foi projetada para acoplar papel impresso ou colorido a papelão ondulado e também pode trabalhar com cartão cinza, conforme especificação do material.
Como a máquina ajuda a reduzir perdas?
O registro frontal, a alimentação por sucção e o controle do sistema de cola ajudam a manter o alinhamento, a regularidade do processo e o melhor aproveitamento dos insumos.
Qual é a velocidade máxima?
Os modelos informados trabalham com velocidade de até 90 metros por minuto. O resultado real depende do formato, material, cola, condições do trabalho e experiência do operador.
Como escolher entre 1300BG, 1450BG e 1650BG?
A escolha depende principalmente do maior formato processado, espaço disponível, potência instalada e perfil dos trabalhos. A análise de amostras e medidas é recomendada antes da proposta.
Quer saber qual Saphir BG atende melhor à sua produção?
Envie as medidas, gramaturas, tipo de onda e uma descrição dos trabalhos para uma avaliação técnica e comercial.
Detalhes técnicos da Saphir Série BG
Abaixo, veja os principais recursos operacionais e diferenciais informados para a linha.
Acoplamento semiautomático com alimentação estável e registro preciso
Controle do processo, reaproveitamento de cola e operação prática para diferentes formatos de embalagens.
A Saphir Série BG foi desenvolvida para acoplar folhas superiores coloridas ou impressas a papelão ondulado ou cartão cinza. A alimentação automática da folha inferior trabalha em conjunto com o posicionamento manual da folha superior e o registro frontal.
Essa combinação oferece uma alternativa produtiva para empresas que desejam maior regularidade no acoplamento, mas ainda não necessitam de uma linha totalmente automática.
Principais diferenciais
Registro frontal preciso
O sistema auxilia o alinhamento entre a folha superior e a inferior, evitando que o material de base ultrapasse a folha impressa.
Alimentação inferior por sucção
A alimentação automática favorece a condução contínua de papelão ondulado ou cartão cinza durante o processo.
Sistema econômico de cola
A reposição automática e o reaproveitamento ajudam a manter o abastecimento e a reduzir perdas de adesivo.
Controle por tela sensível ao toque
A interface com PLC centraliza comandos e alarmes, facilitando o acompanhamento da operação.
Limpeza independente
O tanque de água e o ciclo próprio de limpeza auxiliam a conservação dos rolos e das peças em contato com a cola.
Três opções de formato
A linha possui os modelos 1300BG, 1450BG e 1650BG para atender diferentes larguras e comprimentos máximos de folha.
Recursos de funcionamento
Alimentação manual da folha superior
A mesa frontal elevada facilita o posicionamento da folha impressa pelo operador durante a produção.
Alimentação automática da folha inferior
O sistema por sucção conduz automaticamente o papelão ondulado ou cartão cinza até a área de acoplamento.
Rolo de pressão ajustável
O ajuste lateral com manômetro permite acompanhar e regular a pressão aplicada ao conjunto acoplado.
Velocidade de até 90 m/min
A velocidade máxima informada atende operações que precisam elevar o ritmo de acoplamento sem abrir mão do controle do registro.
Papéis superiores de 175 a 500 g/m²
A faixa informada permite trabalhar com diferentes papéis impressos ou coloridos, conforme as condições do material e da aplicação.
Compatibilidade com diferentes ondas
A linha pode processar materiais ondulados dos tipos A, B, C, D, E e F, mediante validação técnica do trabalho.
Importante antes da proposta
Formatos, gramaturas, tipos de onda, velocidade efetiva, consumo, dimensões e demais características devem ser confirmados conforme o modelo e a configuração. Recomenda-se validar a aplicação com amostras, medidas e informações do material.
Leve seus trabalhos para uma avaliação técnica
A Apolo pode analisar formato, gramatura, tipo de onda, cola e volume de produção para orientar a escolha do modelo.

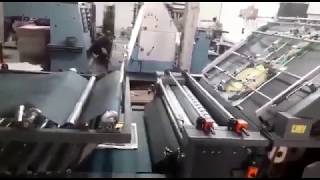

Vídeos
Especificações
Compare os modelos 1300BG, 1450BG e 1650BG conforme formato máximo, dimensões, peso e potência instalada.
Aplicação informada: acoplamento de folhas superiores impressas ou coloridas de 175 a 500 g/m² com papelão ondulado dos tipos A, B, C, D, E e F ou cartão cinza, conforme validação técnica.
| Especificações | 1300BG | 1450BG | 1650BG |
|---|---|---|---|
| Formato máximo | 1.300 × 1.250 mm | 1.450 × 1.250 mm | 1.650 × 1.450 mm |
| Formato mínimo | 350 × 350 mm | 350 × 350 mm | 350 × 350 mm |
| Folha superior | 175 a 500 g/m² | 175 a 500 g/m² | 175 a 500 g/m² |
| Material inferior | Papelão ondulado ou cartão cinza | Papelão ondulado ou cartão cinza | Papelão ondulado ou cartão cinza |
| Tipos de onda | A, B, C, D, E e F | A, B, C, D, E e F | A, B, C, D, E e F |
| Velocidade máxima | Até 90 m/min | Até 90 m/min | Até 90 m/min |
| Peso da máquina | 4.500 kg | 5.000 kg | 5.500 kg |
| Peso total informado | 5.000 kg | 5.500 kg | 6.000 kg |
| Dimensões (C × L × A) | 10 × 2 × 2,4 m | 10 × 2,2 × 2,4 m | 10 × 2,5 × 2,4 m |
| Potência / tensão | 8,5 kW / 380 V | 9,5 kW / 380 V | 11 kW / 380 V |
| Sistema de controle | PLC com tela sensível ao toque | PLC com tela sensível ao toque | PLC com tela sensível ao toque |
| Alimentação | Superior manual / inferior automática por sucção | Superior manual / inferior automática por sucção | Superior manual / inferior automática por sucção |
Observação: os dados podem variar conforme configuração, condições de produção e atualizações do fabricante. Confirme todas as especificações no momento da proposta comercial.
