Avaliação da aplicação
Análise do produto, material, volume e necessidade de produção para ajudar a avaliar a solução adequada.

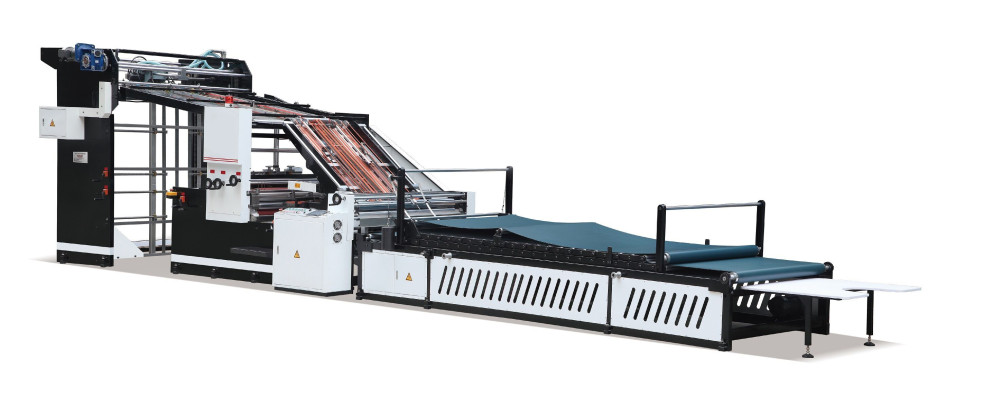

Saphir Série G: acopladora automática para unir papelão ondulado com papelão ondulado
Mais rigidez, precisão e automação para cartonagens que precisam produzir chapas reforçadas sem transformar a acoplagem em gargalo.
Sua produção precisa unir duas chapas de papelão ondulado com estabilidade e registro consistente? A Saphir Série G foi desenvolvida para automatizar esse processo, ajustando os componentes após a entrada do formato e controlando a alimentação, o posicionamento e a aplicação de cola ao longo da produção.
Para quem a Saphir Série G faz sentido?
A Saphir Série G é indicada para empresas que precisam aumentar a rigidez das chapas e automatizar a acoplagem entre materiais ondulados.
- Cartonagens que produzem embalagens reforçadas e chapas de maior resistência.
- Fabricantes de papelão ondulado que querem complementar linhas de grande porte.
- Empresas que ainda realizam a união de chapas com excesso de intervenção manual.
- Operações que sofrem com desalinhamento, variação de cola ou instabilidade no transporte.
- Produtores que precisam trabalhar com diferentes combinações de ondas A, B, C, E e F.
Que problema ela ajuda a resolver?
Acoplagem manual ou pouco automatizada
Quando o processo depende de muitos ajustes manuais, cada troca de formato consome tempo e aumenta a possibilidade de erro operacional.
Desalinhamento entre as chapas
O rastreamento automático e a correção lateral das folhas superior e inferior ajudam a manter o posicionamento durante a produção.
Trocas demoradas de formato
Depois que o operador informa o tamanho da folha, os componentes da máquina realizam ajustes automáticos para a nova configuração.
Aplicação irregular de cola
O cilindro de cola em aço inoxidável, o sistema de abastecimento e reciclagem e o dispositivo antirrespingo ajudam a estabilizar a aplicação.
Paradas por falhas difíceis de localizar
A interface exibe velocidade, alertas, detecção de erros e informações operacionais para facilitar o acompanhamento da linha.
Falta de uma solução compacta para reforço de chapas
Com instalação simplificada e ocupação aproximada de 10 x 2,4 metros, a Série G pode complementar linhas de papelão ondulado sem exigir uma estrutura desproporcional.
O que sua empresa pode produzir com a Saphir Série G?
A Saphir Série G acopla papelão ondulado sobre papelão ondulado, permitindo criar chapas com maior rigidez para projetos que exigem mais estrutura e proteção.
- Chapas reforçadas para embalagens industriais.
- Caixas de maior resistência para transporte e armazenagem.
- Embalagens estruturais para produtos pesados ou sensíveis.
- Displays, expositores e estruturas promocionais em papelão.
- Projetos especiais com combinações de ondas A, B, C, E e F.
- Chapas laminadas para etapas posteriores de corte, vinco, impressão ou montagem, conforme o fluxo da empresa.
Antes de comprar uma acopladora, olhe o fluxo completo
Não basta analisar apenas a velocidade máxima. A decisão precisa considerar formatos, tipos de onda, qualidade das chapas, consumo de cola, espaço disponível, estabilidade do registro e integração com as etapas seguintes.
A Apolo ajuda sua empresa a avaliar se a Saphir Série G corresponde ao material, ao volume e ao objetivo comercial da operação, reduzindo o risco de uma compra baseada somente em ficha técnica.
Perguntas frequentes sobre a acoplagem de papelão ondulado
Ela acopla papel impresso sobre papelão?
A principal aplicação da Série G é diferente: ela foi desenvolvida para unir uma folha de papelão ondulado a outra folha de papelão ondulado. Para outras combinações de materiais, a configuração deve ser avaliada tecnicamente.
Quais tipos de onda podem ser utilizados?
A especificação do fabricante indica papelão ondulado de duas camadas nos perfis A, B, C, E e F, tanto na alimentação superior quanto na inferior.
O acerto muda automaticamente quando o formato muda?
O fabricante informa que, após a entrada do tamanho da folha, os componentes realizam ajustes automáticos. Isso reduz intervenções, mas a preparação correta do material e a supervisão do operador continuam importantes.
Qual é a precisão declarada?
A precisão informada para o modelo YB-1650G é de ±1,5 mm, sujeita às condições de material, regulagem e operação.
Como saber se ela faz sentido para minha cartonagem?
O ideal é analisar os formatos utilizados, combinações de ondas, volume mensal, resistência desejada, etapas posteriores e espaço da planta. A Apolo pode apoiar essa avaliação técnica e comercial.
Quer saber se a Saphir Série G faz sentido para sua produção?
Fale com a Apolo e avalie formatos, materiais, capacidade e integração com a sua linha antes de decidir.
Detalhes técnicos da Saphir Série G
Abaixo, veja os principais recursos, componentes e especificações do modelo Saphir YB-1650G.
Acoplagem automática de ondulado com ondulado em alta velocidade
Até 10.000 folhas por hora, com velocidade linear máxima declarada de 100 m/min e ajuste automático na troca de formato.
Desenvolvida especialmente para fabricantes de papelão ondulado, a Série G combina alimentação servoacionada, posicionamento intermitente, correção lateral, controle inteligente de cola e diagnóstico de falhas em uma solução compacta para complementar linhas de produção.
Ajuste automático de formato
Depois de inserir as dimensões da folha, os componentes ajustam suas posições automaticamente para a nova produção.

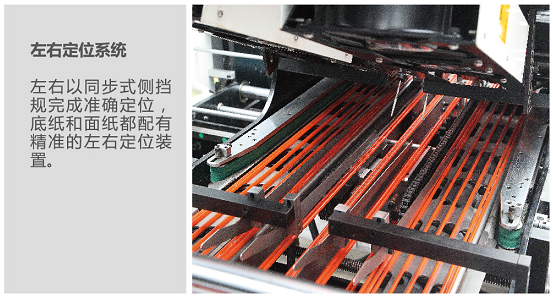

Rastreamento das duas folhas
A folha superior e a inferior contam com rastreamento automático e dispositivos de posicionamento lateral nos dois lados.

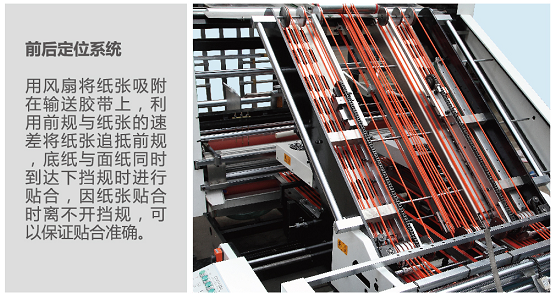

Registro servoacionado
O posicionamento intermitente usa uma curva de aceleração, rastreamento, desaceleração e parada para buscar maior estabilidade de registro.

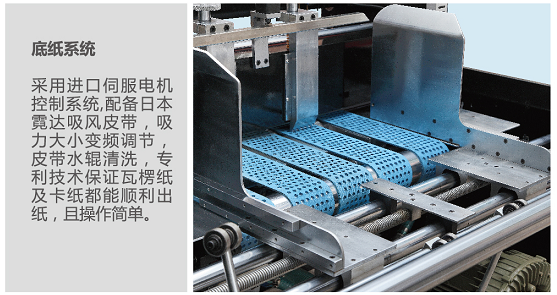

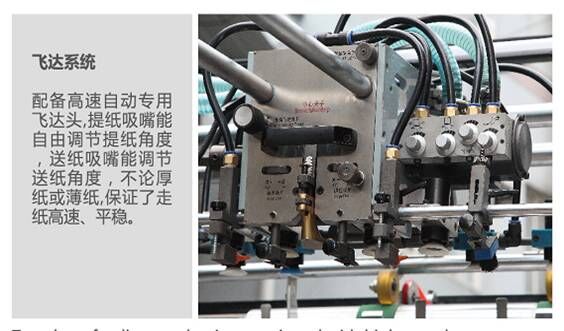

Alimentação por sucção
O transporte utiliza controle servoacionado e correias de sucção, com ajuste da força para acompanhar diferentes condições de material.

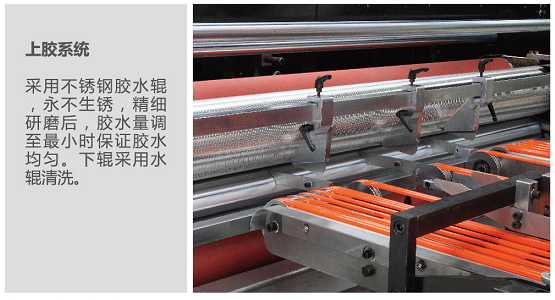

Controle de cola
Cilindro de aço inoxidável, abastecimento e reciclagem inteligentes, rolo de limpeza com água e dispositivo contra oscilação da cola.

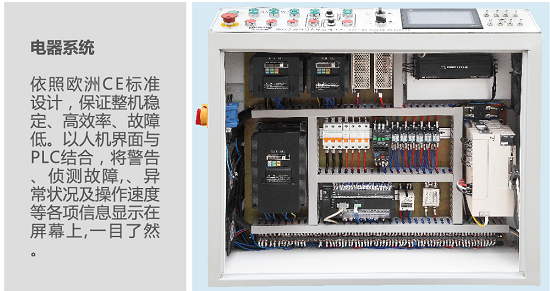

Diagnóstico e alarmes
A interface homem-máquina apresenta velocidade, avisos, falhas e detecção de erros para facilitar a supervisão.

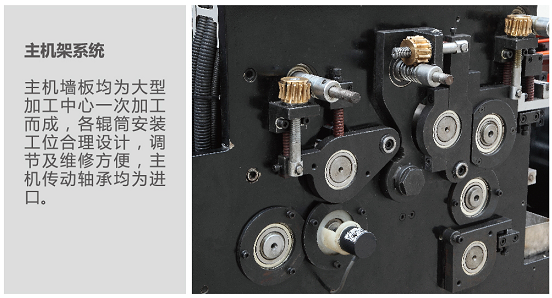

Componentes escolhidos para estabilidade de produção
A configuração informada pelo fabricante inclui bomba de vácuo Becker, inversor Siemens, servomotor Yaskawa, correia de sucção NITTA e dispositivo de tensão ROSTA.

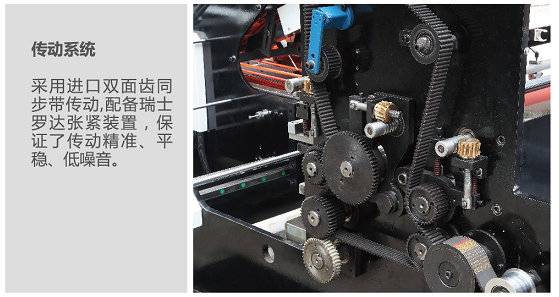

Esses componentes trabalham em conjunto com transmissão por correia dentada dupla e sistema elétrico com PLC e interface de operação.
Especificações principais
Modelo
Saphir YB-1650G
Formato máximo
1.650 x 1.450 mm
Formato mínimo
550 x 550 mm
Capacidade máxima
Até 10.000 folhas/h
Velocidade linear
Até 100 m/min
Precisão declarada
±1,5 mm
Papel superior
Ondulado de duas camadas A/B/C/E/F
Papel inferior
Ondulado de duas camadas A/B/C/E/F
Potência
22 kW / 380 V
Dimensões aproximadas
10 x 2,4 x 2,3 m
Peso aproximado
8.000 kg
As especificações podem variar conforme configuração, condições de operação e atualizações do fabricante. Confirme os dados no momento da proposta.
Transforme a acoplagem em uma etapa previsível da produção
Envie seus formatos, tipos de onda e volume estimado para uma avaliação da Saphir Série G.
Vídeos
Especificações
Principais características e capacidades da acopladora automática Saphir YB-1650G.
| Especificação | Saphir YB-1650G |
|---|---|
| Modelo | YB-1650G |
| Formato máximo da folha | 1.650 × 1.450 mm |
| Formato mínimo da folha | 550 × 550 mm |
| Capacidade máxima de produção | Até 10.000 folhas por hora |
| Velocidade linear máxima | Até 100 m/min |
| Precisão declarada de acoplagem | ±1,5 mm |
| Material superior | Papelão ondulado de duas camadas — ondas A, B, C, E ou F |
| Material inferior | Papelão ondulado de duas camadas — ondas A, B, C, E ou F |
| Potência instalada e alimentação elétrica | 22 kW — 380 V |
| Dimensões aproximadas — C × L × A | 10 × 2,4 × 2,3 m |
| Peso aproximado da máquina | 8.000 kg |
As especificações podem variar conforme configuração, características dos materiais, condições de operação e atualizações do fabricante. Confirme os dados no momento da proposta.
Do investimento à operação
Da escolha da máquina à produção
Comprar um equipamento industrial envolve mais do que comparar especificações. A Apolo acompanha a avaliação da aplicação, a configuração da solução, a implantação e o suporte para que o investimento faça sentido na produção.
02
Implantação
Orientação para instalação, preparação da operação e entrada em produção do novo equipamento.
03
Assistência técnica
Suporte técnico para acompanhar a continuidade da operação depois da implantação.
04
Crédito e financiamento
Orientação sobre alternativas disponíveis para estruturar o investimento conforme o projeto.
39 anos de experiência ajudando gráficas e indústrias a avaliar, implantar e operar novas tecnologias de produção.
Não sabe se este é o equipamento adequado? Informe o que sua empresa pretende produzir e a Apolo ajuda a avaliar a solução.
Pós-venda:
Instalação · Treinamento · Assistência técnica · Peças e suporte
