Avaliação da aplicação
Análise do produto, material, volume e necessidade de produção para ajudar a avaliar a solução adequada.
Saphir Série S: empilhadeira Flip-Flop automática para folhas laminadas
Automatize a coleta, a virada alternada e o empilhamento após a laminação, formando pilhas mais alinhadas e preparadas para as próximas etapas.
Sua equipe ainda precisa organizar manualmente grandes volumes de folhas laminadas? A Saphir Série S trabalha em linha com laminadoras folha a folha para contar, separar, virar e empilhar o material de maneira automática, ajudando a reduzir esforço operacional, desorganização e curvatura das folhas.
Para quem a Saphir Série S faz sentido?
A Saphir Série S é indicada para empresas que precisam organizar melhor a saída da laminadora e reduzir a dependência de trabalho manual pesado.
- Cartotécnicas que produzem embalagens laminadas em grandes formatos.
- Fabricantes de embalagens de papelão microondulado.
- Empresas que utilizam laminadoras automáticas folha a folha.
- Operações com dificuldade para manter as folhas alinhadas após a laminação.
- Fábricas que precisam preparar pilhas regulares para corte e vinco ou outros acabamentos.
- Linhas que buscam maior automação sem ampliar proporcionalmente a equipe de coleta.
Que problema ela ajuda a resolver?
Curvatura das folhas laminadas
A virada alternada posiciona os conjuntos frente com frente e verso com verso, ajudando a equilibrar a pilha e reduzir o efeito de curvatura após a laminação.
Coleta manual pesada
A coleta, a separação e a movimentação repetitiva de folhas grandes exigem esforço físico e podem consumir mão de obra que seria mais útil em outras etapas.
Pilhas desalinhadas
O sistema de alinhamento atua sobre os quatro lados do material para formar pilhas mais organizadas e facilitar a movimentação para o próximo processo.
Interrupções na saída da laminadora
O equipamento organiza o fluxo de coleta e permite retirar uma pilha completa enquanto a mesa auxiliar continua recebendo o material.
Falta de padronização
A contagem programada divide a produção em conjuntos regulares, reduzindo variações causadas pela separação manual.
Gargalo entre laminação e acabamento
Pilhas mais regulares, alinhadas e estáveis ajudam a tornar mais previsível a alimentação das etapas seguintes, como corte e vinco.
O que a Saphir Série S faz dentro da produção?
A Saphir Série S foi desenvolvida como um equipamento complementar para laminadoras folha a folha. Ela recebe automaticamente as folhas laminadas e executa uma sequência organizada de coleta, contagem, separação, virada e empilhamento.
- Recebe automaticamente as folhas na saída da laminadora.
- Conta e separa os conjuntos conforme a quantidade programada.
- Vira alternadamente os conjuntos de folhas laminadas.
- Empilha o material com frente e verso alternados.
- Alinha os quatro lados para formar pilhas mais regulares.
- Prepara o material para corte e vinco e outros acabamentos.
- Permite a retirada da pilha formada com auxílio de carro hidráulico.
- Ajuda a manter a coleta durante a retirada da pilha principal.
Antes de automatizar a saída da laminadora, olhe o gargalo certo
Nem sempre aumentar a velocidade da laminadora resolve o problema. Se a coleta, a virada e o empilhamento continuam dependendo de trabalho manual, o gargalo apenas muda de lugar.
A Apolo ajuda sua empresa a avaliar formato das folhas, capacidade da laminadora, espaço disponível, sequência de produção e necessidade de integração antes de indicar a configuração mais adequada.
Perguntas frequentes sobre a empilhadeira Flip-Flop
A Saphir Série S funciona somente com uma laminadora específica?
Ela foi desenvolvida para trabalhar em linha com laminadoras automáticas folha a folha. A compatibilidade deve ser confirmada considerando altura de saída, velocidade, formato e configuração de cada equipamento.
Por que os conjuntos de folhas são virados alternadamente?
A alternância entre frente e verso ajuda a equilibrar as tensões das folhas laminadas, reduzindo a tendência de curvatura e formando pilhas mais estáveis.
Ela elimina completamente a necessidade de operadores?
Não. O equipamento reduz o esforço e as tarefas repetitivas de coleta, virada e organização, mas a linha ainda precisa de supervisão, abastecimento e movimentação das pilhas.
A retirada da pilha interrompe a produção?
O sistema possui uma mesa auxiliar de coleta que pode continuar recebendo as folhas enquanto a pilha principal é retirada, ajudando a manter a continuidade do fluxo.
Como saber qual modelo atende minha produção?
É necessário avaliar o maior formato utilizado, o espaço disponível, a laminadora que será conectada, a altura de empilhamento e o fluxo das etapas seguintes.
Quer saber se a Saphir Série S resolve o gargalo da sua laminação?
Fale com a Apolo e avalie a integração da empilhadeira com sua laminadora e seu fluxo de acabamento.

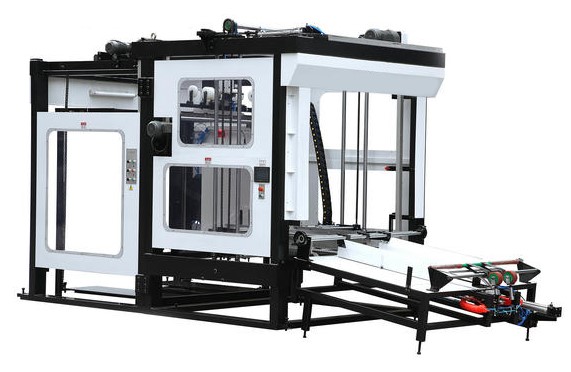

Detalhes técnicos da Saphir Série S
Veja como funciona o processo de separação, virada, alinhamento e empilhamento automático das folhas laminadas.
Virada e empilhamento automáticos para uma saída de laminação mais organizada
Coleta automática, contagem programada, sistema Flip-Flop e formação de pilhas alinhadas.

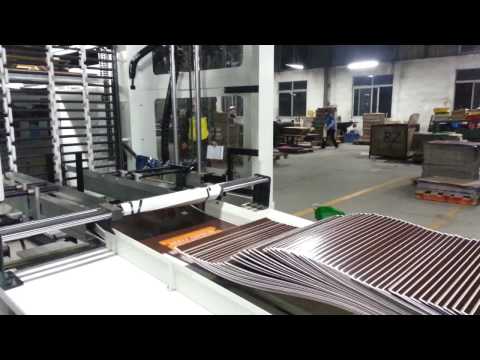

A Saphir Série S é instalada após a laminadora e transforma a saída contínua de folhas em conjuntos contados, virados e empilhados. A operação integrada reduz o manuseio manual e deixa o material melhor preparado para transporte interno e acabamento.
Como funciona a Saphir Série S?
1. Recepção e separação das folhas
Rodas de transporte e correias sincronizadas recebem as folhas laminadas. Quando a quantidade programada é atingida, uma haste de separação divide automaticamente o conjunto.
2. Entrada no módulo de virada
Um sistema pneumático conduz o conjunto com a quantidade definida para dentro do dispositivo de virada.
3. Virada automática Flip-Flop
O sistema prende e vira o conjunto, alternando a posição das faces para ajudar a formar uma pilha mais plana, firme e adequada às etapas seguintes.
4. Transferência para a coleta
Um conjunto motorizado com corrente movimenta a placa de transferência e conduz as folhas viradas até o sistema de coleta.
5. Alinhamento da pilha
Quatro placas de alinhamento realizam movimentos alternados ao redor do material para manter as bordas organizadas durante a formação da pilha.
6. Formação e retirada da pilha
À medida que a pilha cresce, a plataforma desce automaticamente. Ao atingir a altura programada, o conjunto pode ser retirado com carro hidráulico enquanto a mesa auxiliar assume temporariamente a coleta.
Principais recursos
- Coleta automática na saída da laminadora.
- Programação da quantidade de folhas por conjunto.
- Virada automática e alternada dos conjuntos.
- Empilhamento com frente e verso intercalados.
- Alinhamento automático nos quatro lados da pilha.
- Operação centralizada por comando único.
- Detecção automática de falhas.
- Integração com laminadoras folha a folha compatíveis.
- Mesa auxiliar para continuidade da coleta.
- Estrutura compacta em relação ao processo automatizado.
- Operação simples e de fácil aprendizado.
- Redução do tempo e do esforço dedicados à coleta manual.
Uma pilha melhor organizada facilita o restante da fábrica
O benefício da Saphir Série S não termina na saída da laminadora. Material mais alinhado, estável e separado em conjuntos regulares também facilita a movimentação interna e a preparação do próximo processo.
O ganho deve ser analisado dentro do fluxo completo: laminação, coleta, transporte, armazenagem intermediária e acabamento.
O que deve ser avaliado antes da instalação?
- Modelo, velocidade e altura de saída da laminadora.
- Formatos mínimos e máximos utilizados pela empresa.
- Espaço disponível para o equipamento e para circulação.
- Sentido do fluxo de produção.
- Área para retirada e movimentação das pilhas.
- Infraestrutura elétrica e pneumática necessária.
- Processo que receberá o material após o empilhamento.
- Necessidade de treinamento dos operadores.
Automatize a saída da laminadora sem comprar no escuro
Envie à Apolo os formatos utilizados e os dados da sua laminadora para uma avaliação técnica e comercial.
Vídeos
Especificações
| Especificação | Saphir 1450S | Saphir 1650S |
|---|---|---|
| Formato máximo da folha | 1.450 × 1.450 mm | 1.650 × 1.450 mm |
| Formato mínimo da folha | 500 × 500 mm | 500 × 500 mm |
| Dimensões aproximadas | 6.830 × 2.760 × 2.950 mm | 6.830 × 3.160 × 2.950 mm |
| Peso aproximado | 3.700 kg | 4.000 kg |
| Potência instalada | 6 kW | 6 kW |
| Altura de coleta informada | Até aproximadamente 1,7 m | Até aproximadamente 1,7 m |
As especificações podem variar conforme configuração, atualização técnica, laminadora conectada e projeto de instalação. Confirme os dados definitivos com a Apolo antes da compra.
Do investimento à operação
Da escolha da máquina à produção
Comprar um equipamento industrial envolve mais do que comparar especificações. A Apolo acompanha a avaliação da aplicação, a configuração da solução, a implantação e o suporte para que o investimento faça sentido na produção.
02
Implantação
Orientação para instalação, preparação da operação e entrada em produção do novo equipamento.
03
Assistência técnica
Suporte técnico para acompanhar a continuidade da operação depois da implantação.
04
Crédito e financiamento
Orientação sobre alternativas disponíveis para estruturar o investimento conforme o projeto.
39 anos de experiência ajudando gráficas e indústrias a avaliar, implantar e operar novas tecnologias de produção.
Não sabe se este é o equipamento adequado? Informe o que sua empresa pretende produzir e a Apolo ajuda a avaliar a solução.
Pós-venda:
Instalação · Treinamento · Assistência técnica · Peças e suporte
