Saphir Serie H
(Acopladora Automática para Papelão de Alta Velocidade)

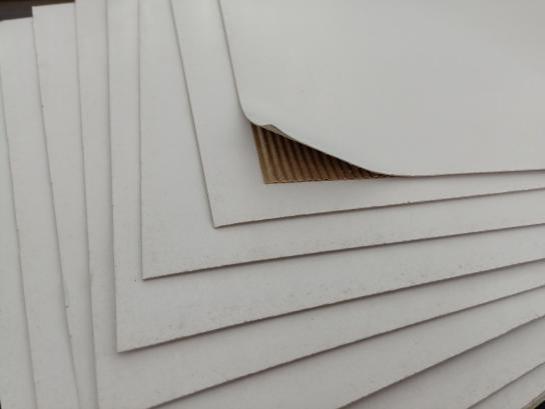

Ideal para papelão corrugado e laminação de cartão com cartão.

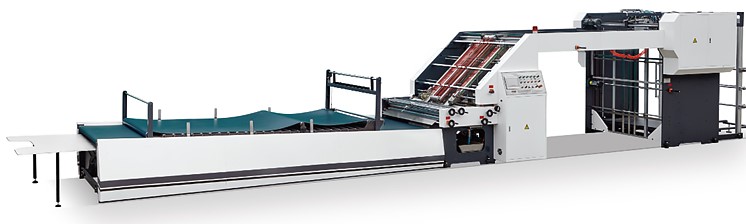

Máquina de Acoplamento com Servo de Alta Velocidade Série H

  • Velocidade: 12000 folhas/hora

  • Níveis de precisão: ± 1mm

  • Tamanho das folhas: 400 a 1650 mm

  • Espessura de folha superior: 120 a 500 g/m2

  • Espessura de folha inferior: superior a 300g/m2

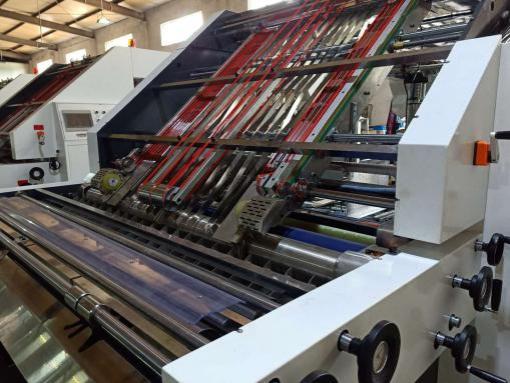

A acopladeira de papelão e cartão Saphir com servo motor é adequada para a laminação de papelão e papel corrugado, assim como para a laminação de produtos de cartão com cartão. A velocidade máxima desta acopladeira de micro ondulado é de 12.000 folhas/hora. A unidade de alimentação de papel superior dispõe de um dispositivo de correção de posicionamento. O desvio pode ser corrigido pelo corretor de posicionamento do dispositivo quando a taxa de erro de empilhamento de papel se situa à volta de 15 mm, o que reduz significativamente o tempo de empilhamento e resolve problemas de precisão de posicionamento da folha superior entre a esquerda e a direita na alta velocidade.

A acopladeira de micro ondulado Saphir consegue automaticamente ajustar as partes do papel da máquina através da configuração do comprimento e largura do papel no painel com tela de toque, quando substituído por outro tipo de papel. Apenas são necessários 20 segundos de setup para mudar de trabalho.



Benefícios

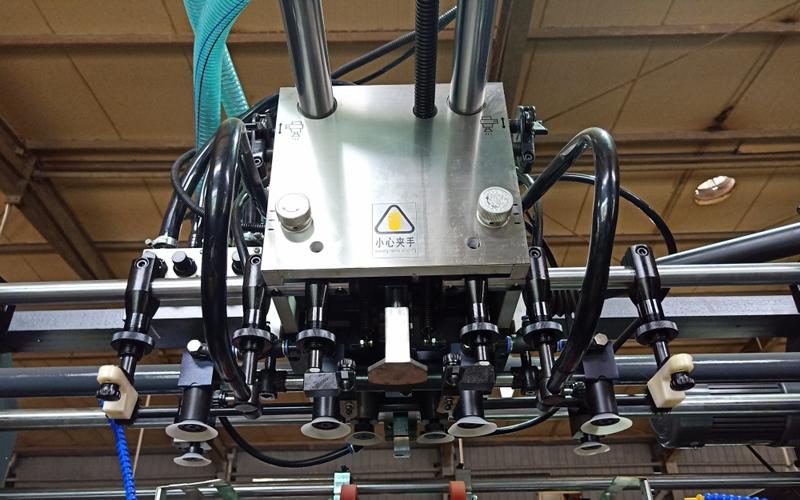

  • Unidade de alimentação: quer seja usado papel espesso ou papel fino, a unidade de alimentação assegura uma alta velocidade e suavidade de funcionamento durante o processo de alimentação. Esta unidade aumenta a eficiência produtiva da acopladeira em ocasião do processo de produção.

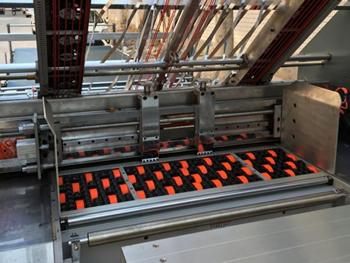

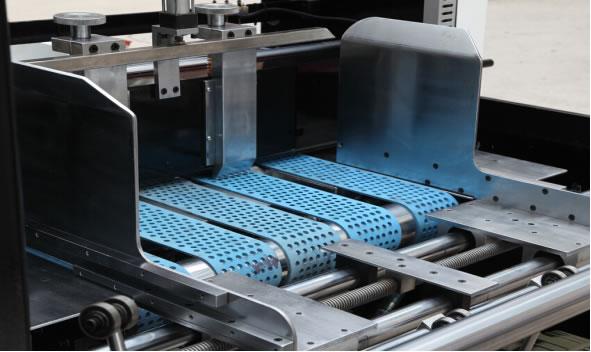

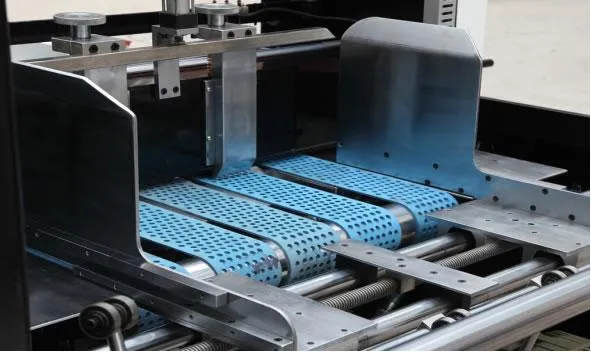

  • Sistema de folha inferior: o sistema de folha inferior adota um processo de sucção automático para alimentação de papel. Este sistema assegura uma descarga suave do papel corrugado e o papelão durante o processo produtivo.



  • Sistema de posicionamento: o sistema de posicionamento utiliza múltiplos sets fotoeléctricos para detetar o posicionamento da folha inferior. Durante o processo de produção da acopladeira o sistema de posicionamento ajusta de modo eficaz e preciso as folhas superiores e inferiores.

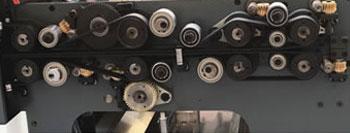

  • Sistema de transmissão: o sistema de transmissão torna o transporte de papel suave e rápido durante a operação da acopladeira. A máquina opera com baixo ruído, proporcionando um ambiente de trabalho mais silencioso.

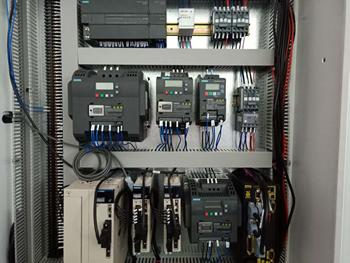

  • Sistema elétrico: a interface homem-máquina é combinada com o PLC, que exibe várias informações na tela, como avisos e deteção de falhas. Deste modo o operador está sempre atualizado com as condições da máquina durante a sua operação.

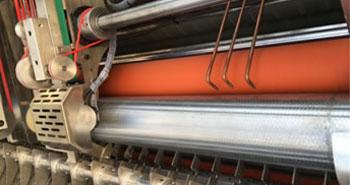

  • Sistema de colagem: o sistema de colagem faz uso de um rolo de aço inoxidável. O rolo faz aumentar a vida útil do equipamento, tornando-o mais durável.

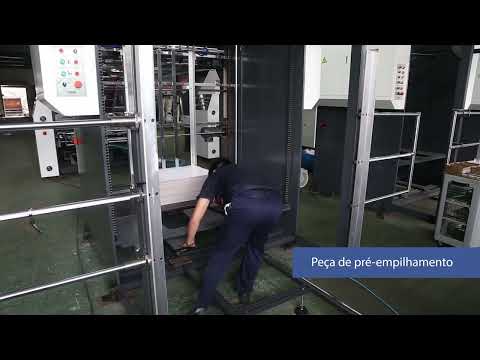

  • Unidade de pré-carregamento: sem necessidade de parar o funcionamento da máquina, a unidade de pré-carregamento empilha os volumes de folhas superiores para aumentar a eficiência.

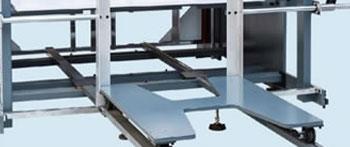

  • Alimentador da ponte dianteira: o alimentador da ponte dianteira pode ser selecionado para satisfazer as necessidades do cliente na adoção da acopladeira para a alimentação de todo o tipo de tamanhos largos de papel corrugado.





Vídeos

    Especificações

 Dependendo da largura máxima do papel a ser processado, existem dois tipos de máquinas para laminação de papel e papelão ondulado a sua escolha:

Acopladeira Saphir 1450H

Tamanho máximo da folha 1450 × 1450 mm
Tamanho mínimo da folha 400 × 400 mm
Espessura da folha superior 120 a 500g
Precisão para frente e verso ±1 mm
Consumo de ar 0.2m 3/min
Medidas 15.5 × 2.4 × 2.4 metros
Potência 22 KW
Folha inferior Papel corrugado de 4 camadas A, B, C, E, F Papel corrugado: Papelão AB/BB/BC/EE acima de 300GSM



Acopladeira Saphir 1650H

Tamanho máximo da folha 1650 ×1650 mm
Tamanho mínimo da folha 400 × 400 mm
Espessura da folha superior 120 a 500g
Precisão para frente e verso ±1 mm
Consumo de ar 0.2m 3/min
Medidas 15.7 × 2.6 × 2.4 metros
Potência 25 KW
Folha inferior Papel corrugado de 4 camadas A, B, C, E, F Papel corrugado: Papelão AB/BB/BC/EE acima de 300GSM

Observação: Os parâmetros da acopladeira podem ser modificados a pedido do cliente.
